Гидроабразивная резка позволяет выполнять круглые, овальные, прямоугольные и фигурные отверстия в металле, керамограните, камне, незакаленном стекле, текстолите и других материалах.

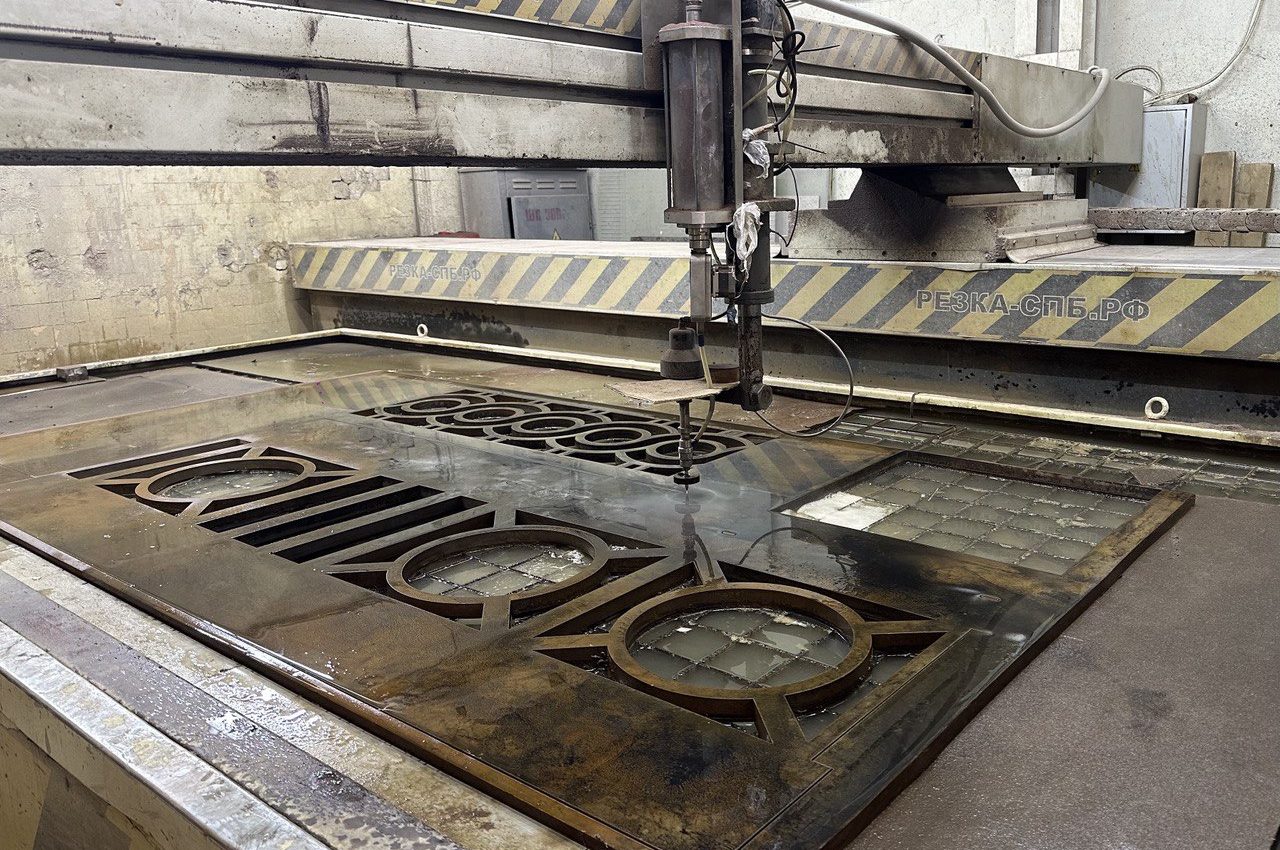

Оборудование работает по цифровому контуру, поэтому на одной детали можно совместить наружную форму, отверстия, пазы, технологические окна и другие внутренние элементы. Однако минимальный размер отверстия и возможная точность зависят от материала, толщины заготовки и назначения детали.

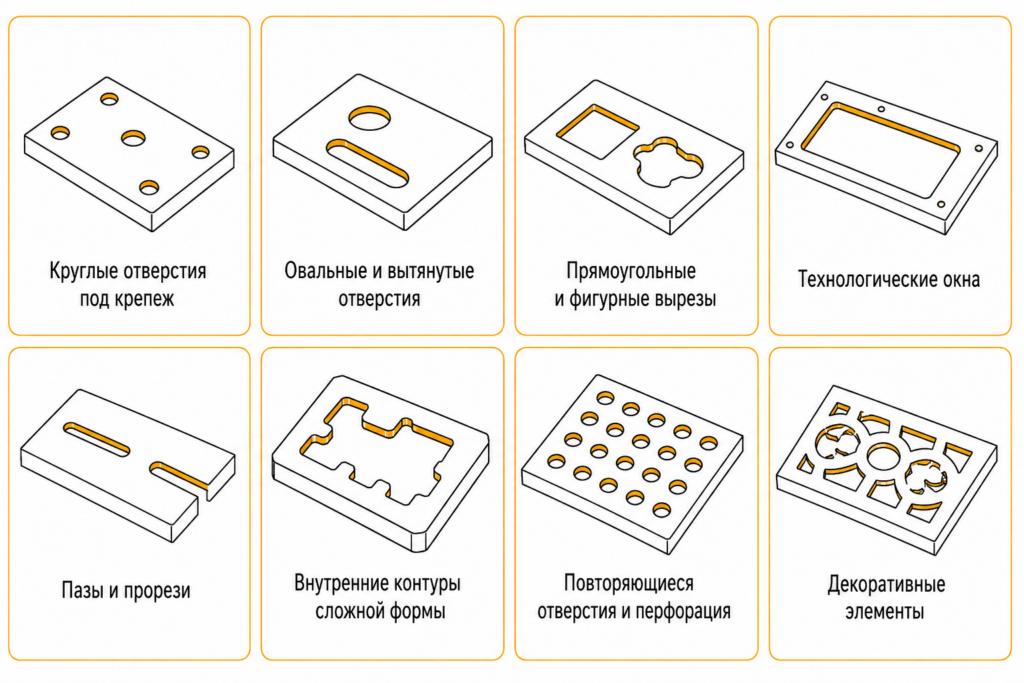

Какие отверстия можно выполнить гидроабразивом
На станке с ЧПУ можно изготовить:
- круглые отверстия под крепеж;
- овальные и вытянутые отверстия;
- прямоугольные и фигурные вырезы;
- технологические окна;
- пазы и прорези;
- внутренние контуры сложной формы;

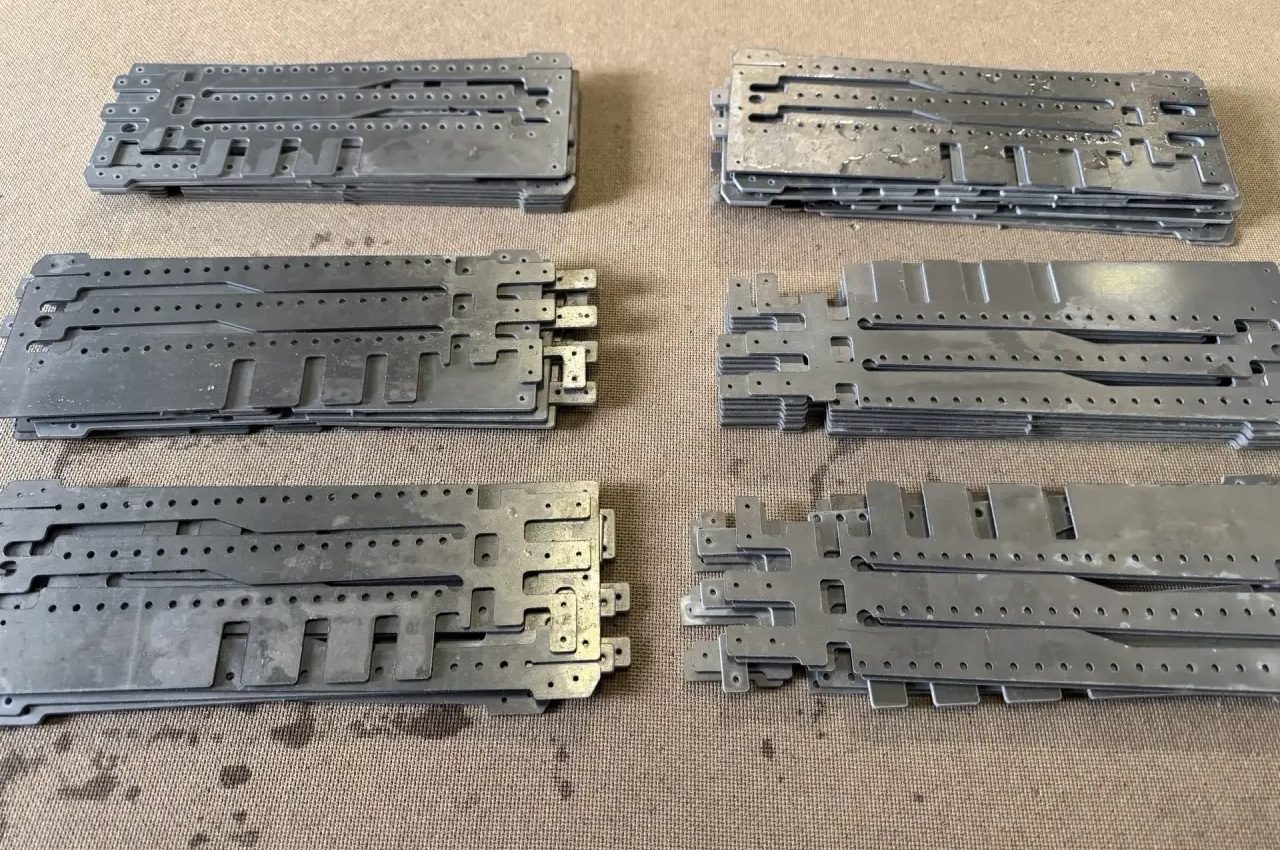

- повторяющиеся отверстия и перфорацию;
- декоративные элементы.
Геометрия переносится из файла DXF или DWG. Если готового файла нет, для предварительной оценки можно отправить PDF, эскиз, фотографию или размеры детали.
Подробнее об услуге: гидроабразивная резка отверстий
Какой минимальный диаметр отверстия можно сделать
Универсального минимального диаметра для всех материалов и толщин нет. Возможность изготовления определяется отдельно для каждой детали.
На результат влияют:
- вид и структура материала;
- толщина заготовки;
- диаметр отверстия;
- расстояние от отверстия до края детали;
- ширина перемычек между соседними контурами;
- требуемая точность;
- назначение отверстия;
- выбранный режим резки;
- требования к качеству кромки.
Чем толще материал и меньше диаметр отверстия, тем сложнее сохранить правильную геометрию по всей толщине заготовки. Поэтому небольшие отверстия необходимо проверять до запуска заказа.
Если размер невозможно выполнить с требуемой точностью, можно увеличить диаметр, изменить форму контура или предусмотреть последующую механическую обработку.
Почему небольшие отверстия сложнее больших
При резке небольшого отверстия на результат сильнее влияют вход в материал, ширина реза, скорость перемещения головки и отклонение режущего потока по толщине заготовки.
На толстом материале верхний и нижний диаметры могут незначительно отличаться. Также может появляться конусность или небольшое отклонение от идеальной круглой формы.
Для крепежных отверстий с зазором такой точности часто достаточно. Для посадки вала, подшипника, втулки или другого элемента с жестким допуском после гидроабразивной резки могут потребоваться сверление, расточка или развертывание.
Точность отверстий
Точность зависит не только от возможностей оборудования, но и от сочетания нескольких факторов:
- толщины и марки материала;
- диаметра отверстия;
- формы внутреннего контура;
- качества исходного файла;
- выбранной скорости резки;
- требований к поверхности среза;
- расположения отверстия относительно края детали;
- наличия узких перемычек.
На тонких и средних толщинах получить точное отверстие проще. При увеличении толщины возрастает вероятность конусности и различия между верхней и нижней частью контура.
Пятиосевая режущая головка позволяет уменьшать конусность кромки, однако гидроабразивная резка не всегда заменяет окончательную механическую обработку.
Подробнее: точность гидроабразивной резки металла.

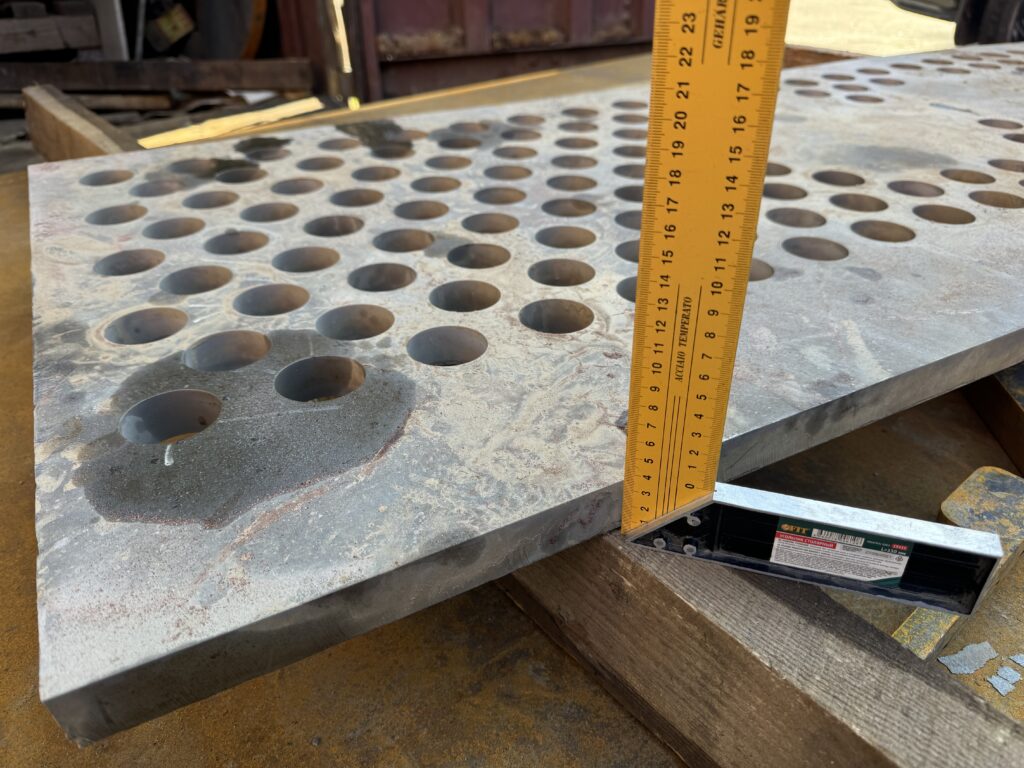

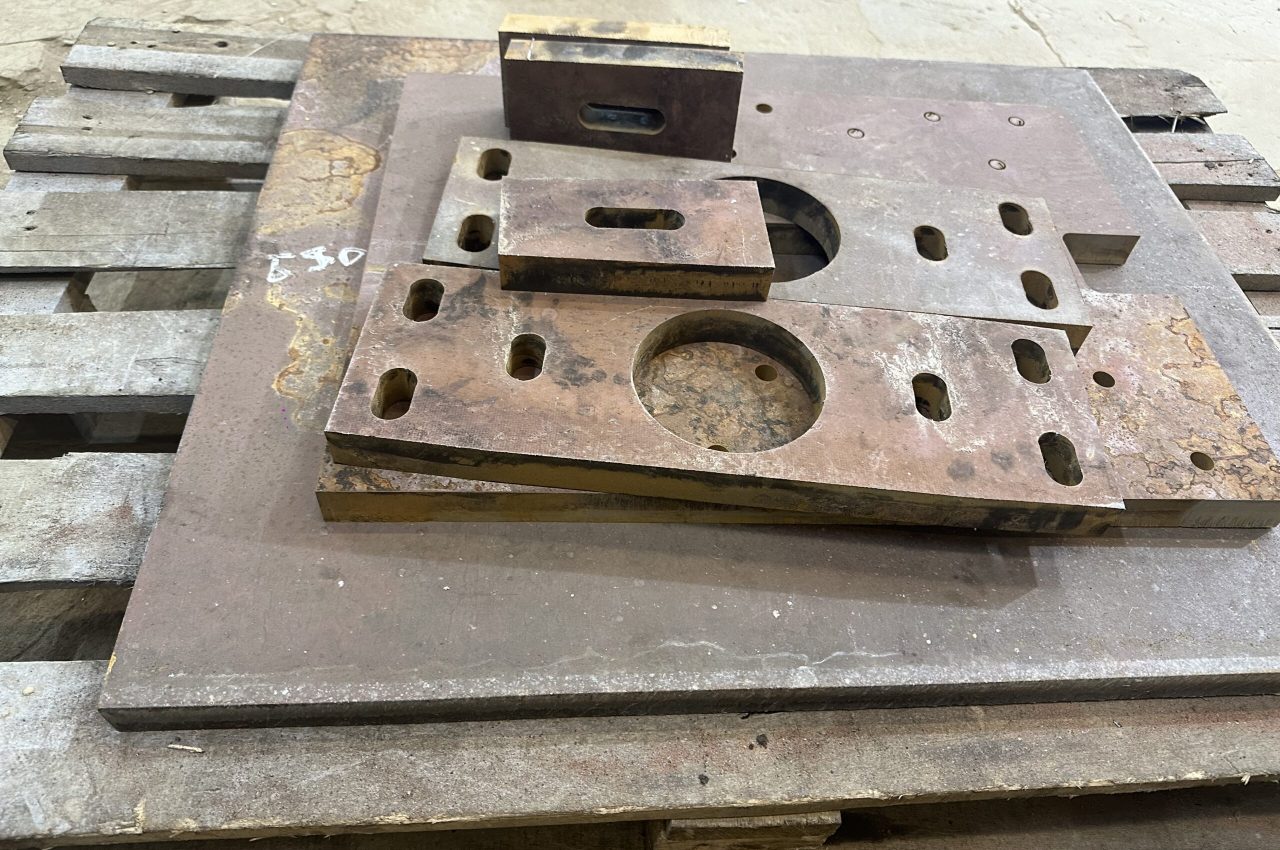

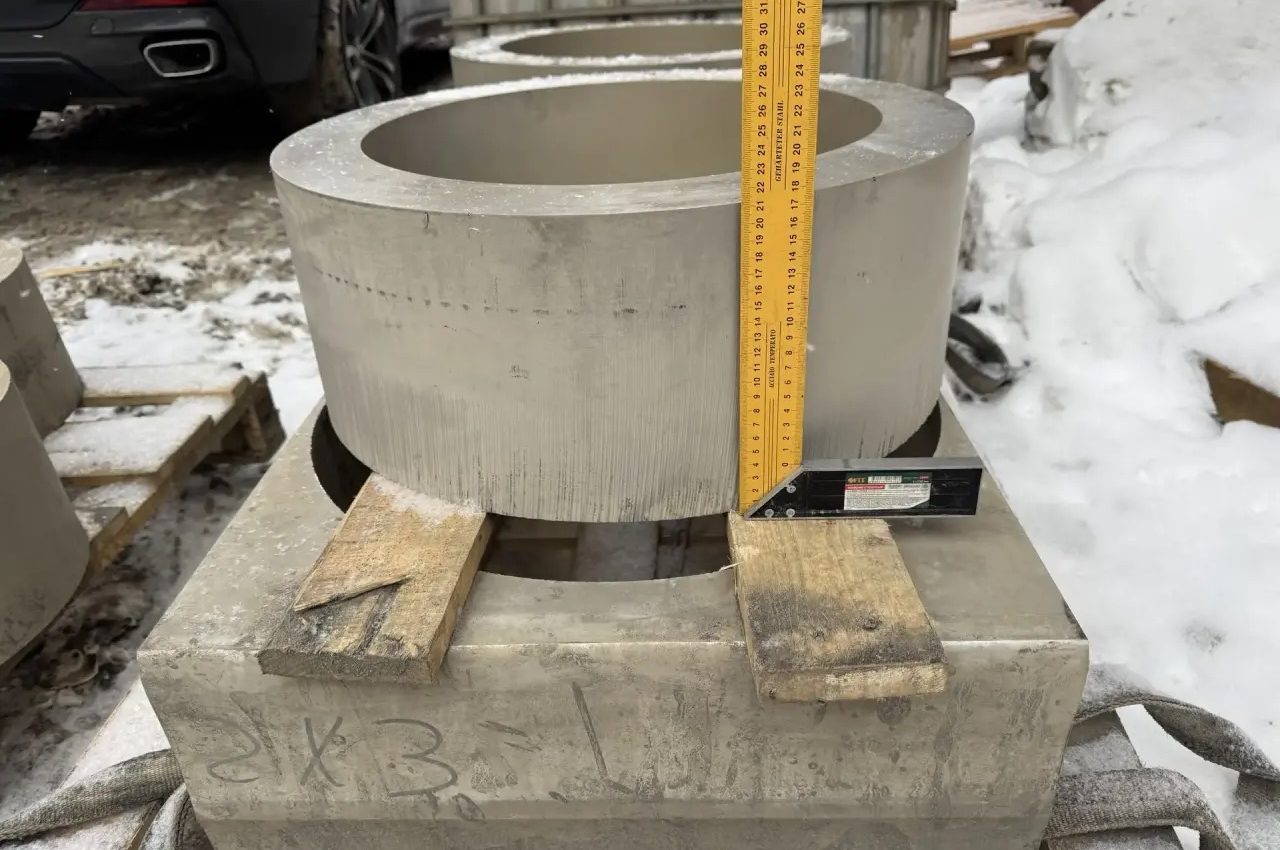

Отверстия в толстом металле
идроабразивная технология применяется для обработки металла толщиной до 200 мм. Но возможность выполнения небольшого отверстия определяется не максимальной толщиной станка, а соотношением диаметра отверстия и толщины заготовки.
При работе с толстым листом необходимо заранее указать:
- марку металла;
- точную толщину;
- диаметр отверстия;
- допустимое отклонение;
- назначение отверстия;
- необходимость последующей обработки.
Если отверстие является посадочным или должно соответствовать жесткому допуску, это нужно обозначить на чертеже.
Подробнее: гидроабразивная резка толстого металла.
Отверстия и узкие перемычки
При расположении нескольких отверстий рядом важно учитывать ширину оставшегося между ними материала. Слишком узкая перемычка может потерять устойчивость, сместиться или деформироваться во время обработки.
Также проверяется расстояние:
- между соседними отверстиями;
- от отверстия до наружного контура;
- от паза до края детали;
- между внутренними вырезами;
- от отверстия до участка будущей гибки или сварки.
Минимальные расстояния зависят от материала, толщины и размеров детали. Поэтому отверстия, расположенные близко друг к другу или к краю, необходимо согласовывать до запуска.
В каких материалах можно выполнять отверстия

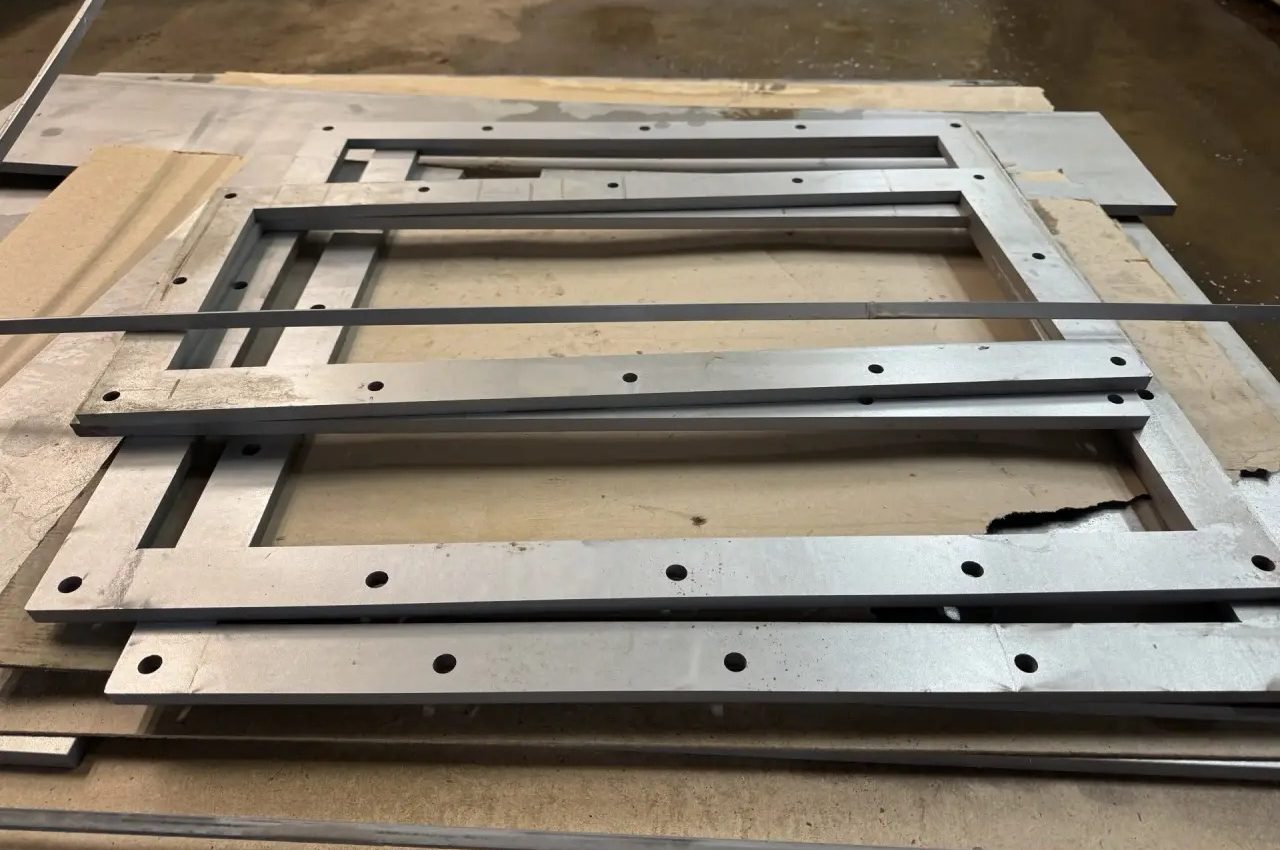

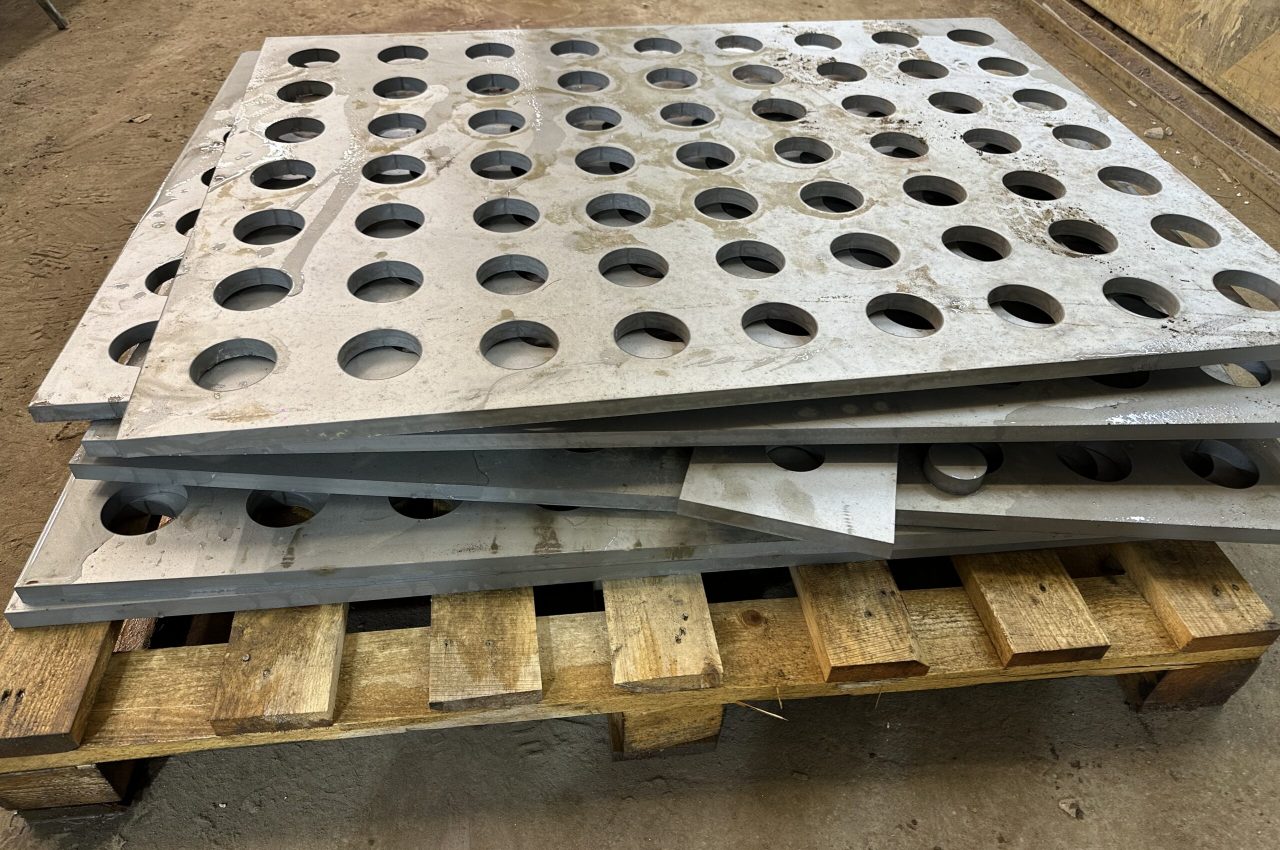

Металл
Выполняем отверстия в конструкционной и нержавеющей стали, алюминии, меди, латуни, титане, оцинкованном металле, а также в износостойких сталях Hardox, MAGSTRONG и Quard.
Гидроабразивная обработка не вызывает оплавления и не образует выраженную зону термического влияния рядом с кромкой.
Подробнее: гидроабразивная резка металла.

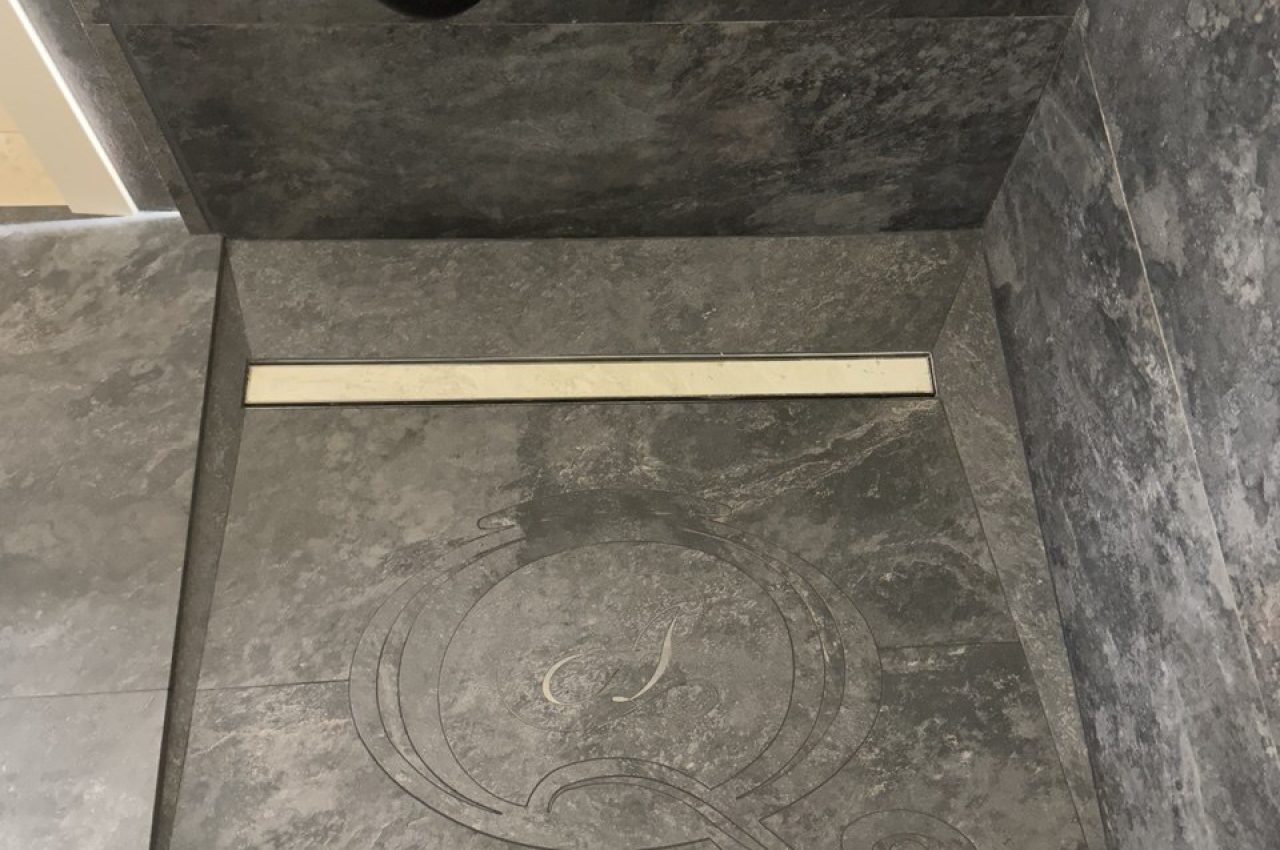

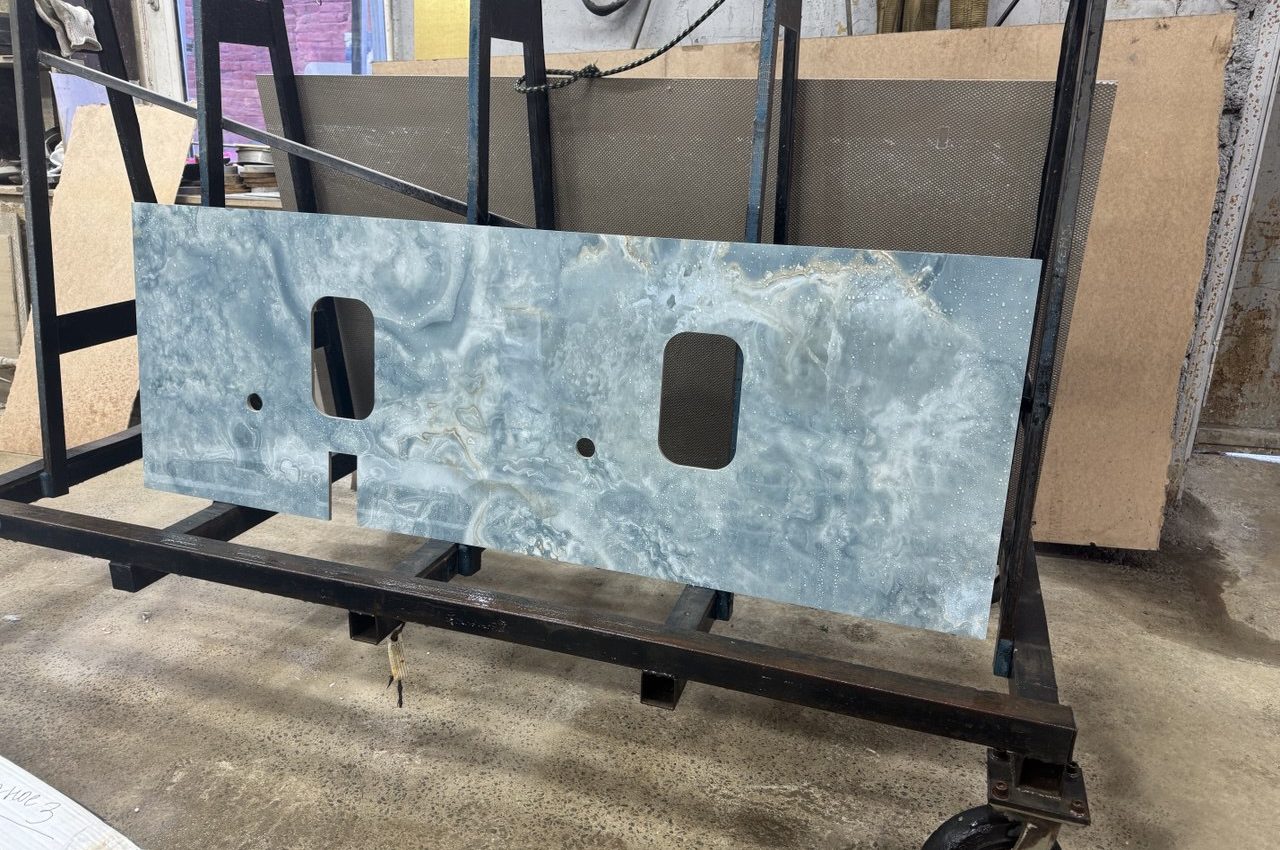

Керамогранит и камень
В керамограните и камне можно выполнять круглые и фигурные отверстия, вырезы под трубы, смесители, розетки, крепления и другие элементы.
При расчете учитываются толщина плиты, расстояние до края, размер отверстия и наличие узких участков. Для хрупких материалов особенно важно правильно выбрать место начала реза.
Подробнее: резка крупноформатного керамогранита
Незакаленное стекло
Гидроабразивом можно обрабатывать только незакаленное стекло. Возможность изготовления отверстия зависит от толщины стекла, его вида, диаметра и расстояния до края.
Закаленное стекло после термообработки резать и сверлить нельзя: все отверстия должны быть выполнены до закалки.
Текстолит, пластики и композиты
Возможность обработки зависит от состава и структуры материала. Для слоистых композитов необходимо учитывать риск расслоения в месте входа и состояние кромки после резки.
Требования к файлу DXF или DWG
Для изготовления отверстий лучше всего предоставить файл DXF или DWG в масштабе 1:1.
Перед отправкой рекомендуется проверить:
- все контуры должны быть замкнутыми;
- в файле не должно быть двойных линий;
- линии не должны пересекаться;
- окружности должны быть построены корректно;
- размеры должны соответствовать реальному масштабу;
- единицы измерения должны быть указаны правильно;
- случайные точки и лишние объекты необходимо удалить;
- критичные размеры и допуски нужно обозначить отдельно.
Если размеры указаны только в PDF, приложите его к DXF или DWG как контрольный чертеж. Это позволит проверить масштаб и назначение отверстий перед подготовкой управляющей программы.
Что указать на чертеже
На чертеже необходимо обозначить:
- диаметр или размеры отверстия;
- расстояние между центрами;
- привязку отверстий к наружному контуру;
- допустимые отклонения;
- критичные размеры;
- количество одинаковых элементов;
- назначение посадочных отверстий;
- требования к верхней и нижней части кромки;
- необходимость последующей механической обработки.
Если отверстие предназначено под болт с зазором, достаточно указать требуемый диаметр. Для точной посадки втулки, вала или подшипника необходимо указать допуск и требуемый вид последующей обработки.
Частые ошибки в чертежах
Наиболее распространенные ошибки:
- разомкнутые контуры;
- линии, наложенные друг на друга;
- окружности, собранные из большого количества коротких отрезков;
- неправильный масштаб;
- размеры в миллиметрах при настройках файла в других единицах;
- пересекающиеся внутренние контуры;
- слишком маленькие отверстия для выбранной толщины;
- узкие перемычки между отверстиями;
- отсутствие допусков на критичные размеры;
- несоответствие DXF и контрольного PDF.
Перед запуском мы проверяем файл и при необходимости сообщаем, какие элементы желательно изменить.
Нужна ли обработка отверстий после резки
Дополнительная обработка требуется не всегда. Для монтажных отверстий, технологических окон, пазов и декоративных вырезов качества гидроабразивной резки обычно достаточно.
Механическая обработка может потребоваться, если необходимо получить:
- посадочный диаметр с жестким допуском;
- заданную шероховатость;
- точную цилиндрическую поверхность;
- отверстие под подшипник или втулку;
- резьбу;
- идеально одинаковый диаметр по всей толщине.
В таких случаях гидроабразивом выполняется предварительное отверстие с припуском, после чего производится расточка, сверление, развертывание или фрезерование.
Итог
Гидроабразивная резка позволяет выполнять круглые, овальные, прямоугольные и фигурные отверстия в материалах разной толщины. Однако универсального минимального диаметра не существует: результат зависит от материала, толщины заготовки, расположения отверстия и требований к точности.
Для монтажных отверстий и технологических вырезов качества гидроабразивной обработки обычно достаточно. Посадочные места с жесткими допусками могут потребовать последующего сверления, расточки или развертывания.
Чтобы получить предсказуемый результат, важно заранее обозначить на чертеже критичные размеры, допуски, назначение отверстий и требования к кромке. Особое внимание следует уделить небольшим диаметрам, узким перемычкам и отверстиям, расположенным близко к краю детали.
