Выполняем гидроабразивную резку стали по чертежам, эскизам, DXF, DWG, PDF-файлам и размерам заказчика. Изготавливаем пластины, фланцы, кронштейны, основания, детали металлоконструкций, заготовки под сварку и сборку, элементы с отверстиями, пазами и внутренними вырезами.

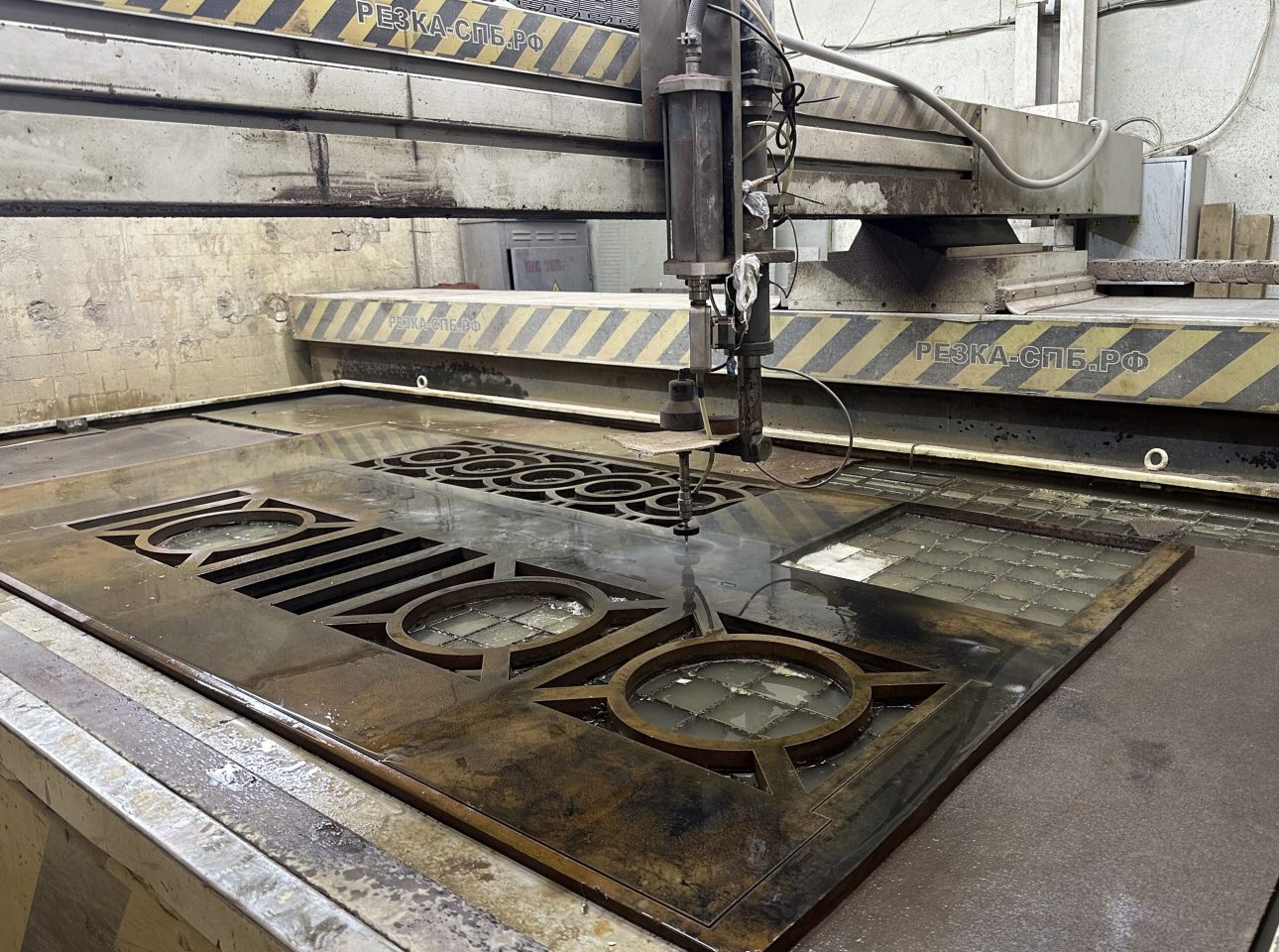

Оборудование с ЧПУ позволяет выполнять прямой и фигурный раскрой, сложные наружные контуры и повторяющиеся детали. Обработка происходит без локального нагрева металла, поэтому на кромке не образуется зона термического влияния.
Работаем с конструкционными, углеродистыми и легированными сталями. Принимаем единичные детали и серийные партии, режем материал заказчика. Производство находится в Санкт-Петербурге.

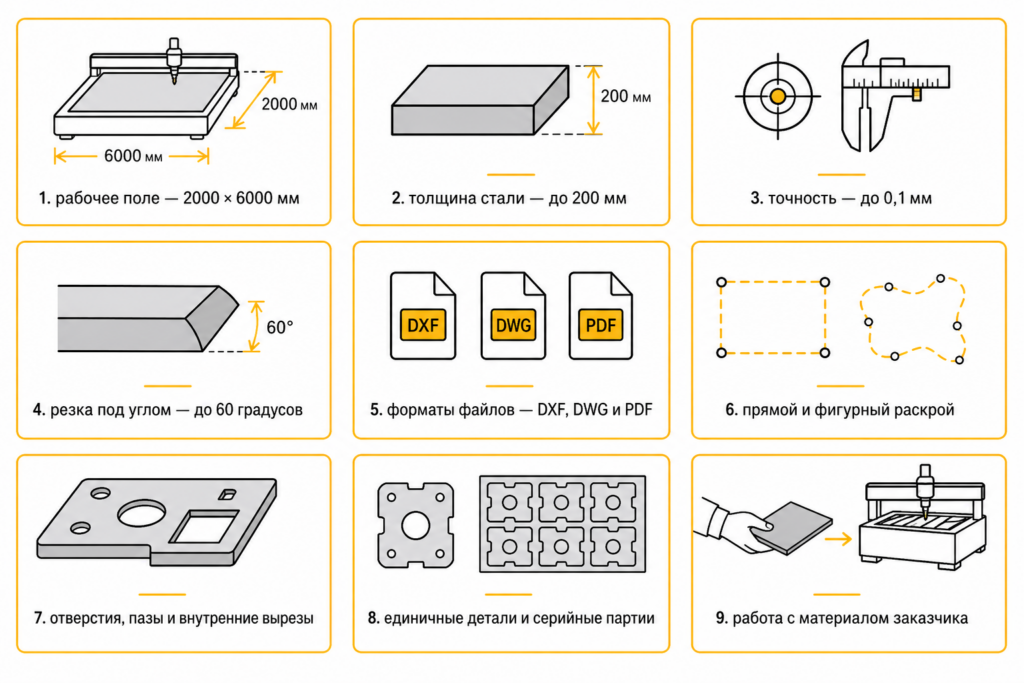

Технические возможности производства
Рабочее поле оборудования позволяет размещать крупные листы и заготовки, выполнять раскрой единичных деталей и серийных партий.
- рабочее поле — 2000 × 6000 мм;
- толщина стали — до 200 мм;
- точность — до 0,1 мм в зависимости от толщины, геометрии и требований к детали;
- резка под углом — до 60 градусов;
- форматы файлов — DXF, DWG и PDF;
- прямой и фигурный раскрой;
- отверстия, пазы и внутренние вырезы;
- единичные детали и серийные партии;
- работа с материалом заказчика;

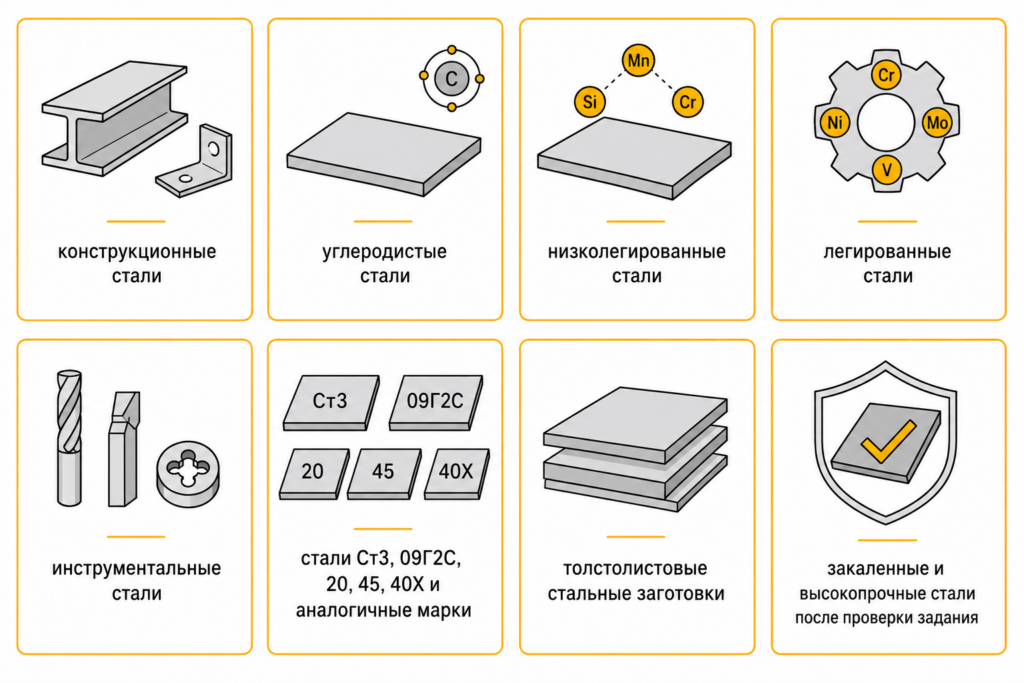

Какие виды стали режем
Гидроабразивная технология применяется для обработки сталей разных марок и толщин. Возможность выполнения заказа зависит от состояния материала, твердости, геометрии деталей и требований к результату.
Режем:
- конструкционные стали;
- углеродистые стали;
- низколегированные стали;
- легированные стали;
- инструментальные стали;

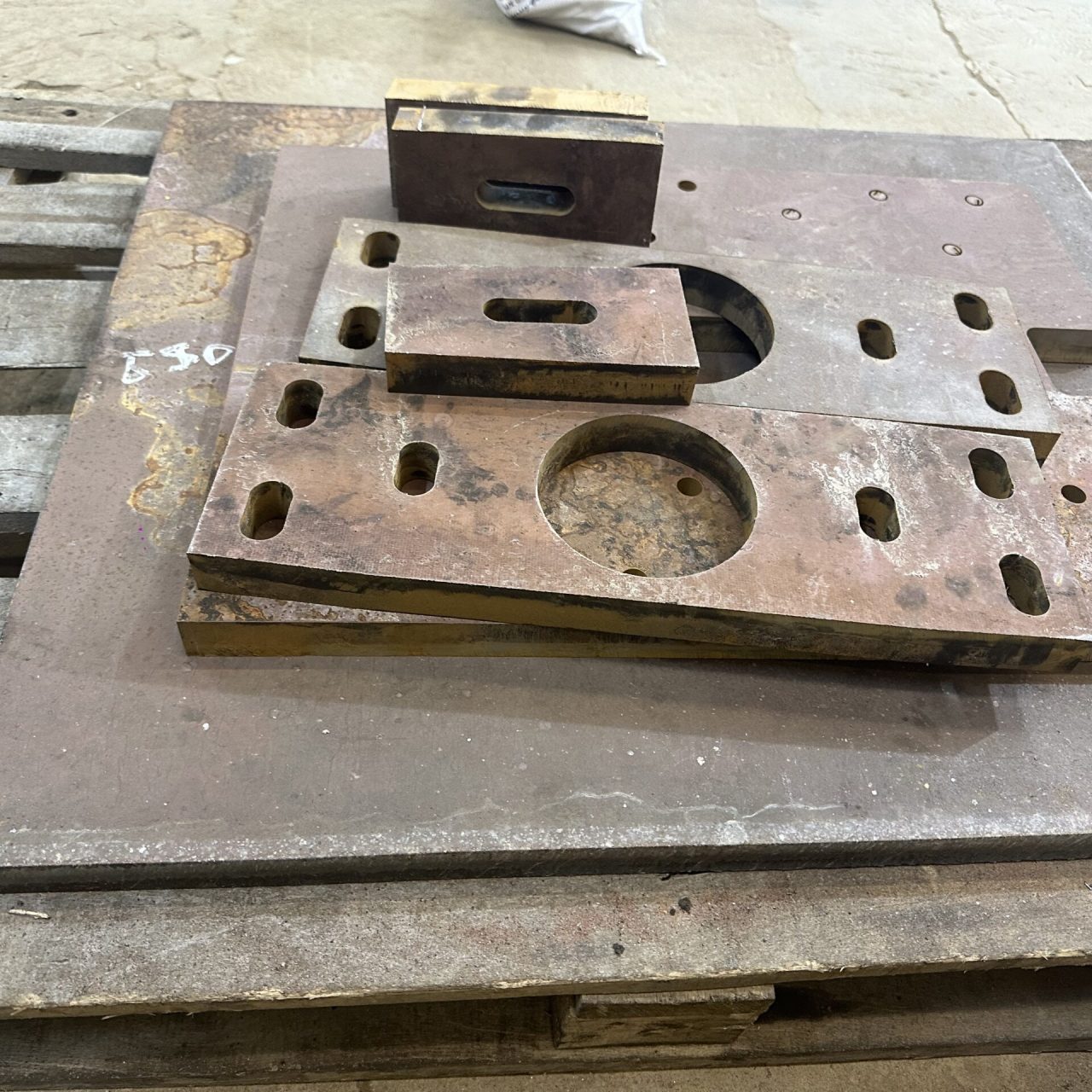

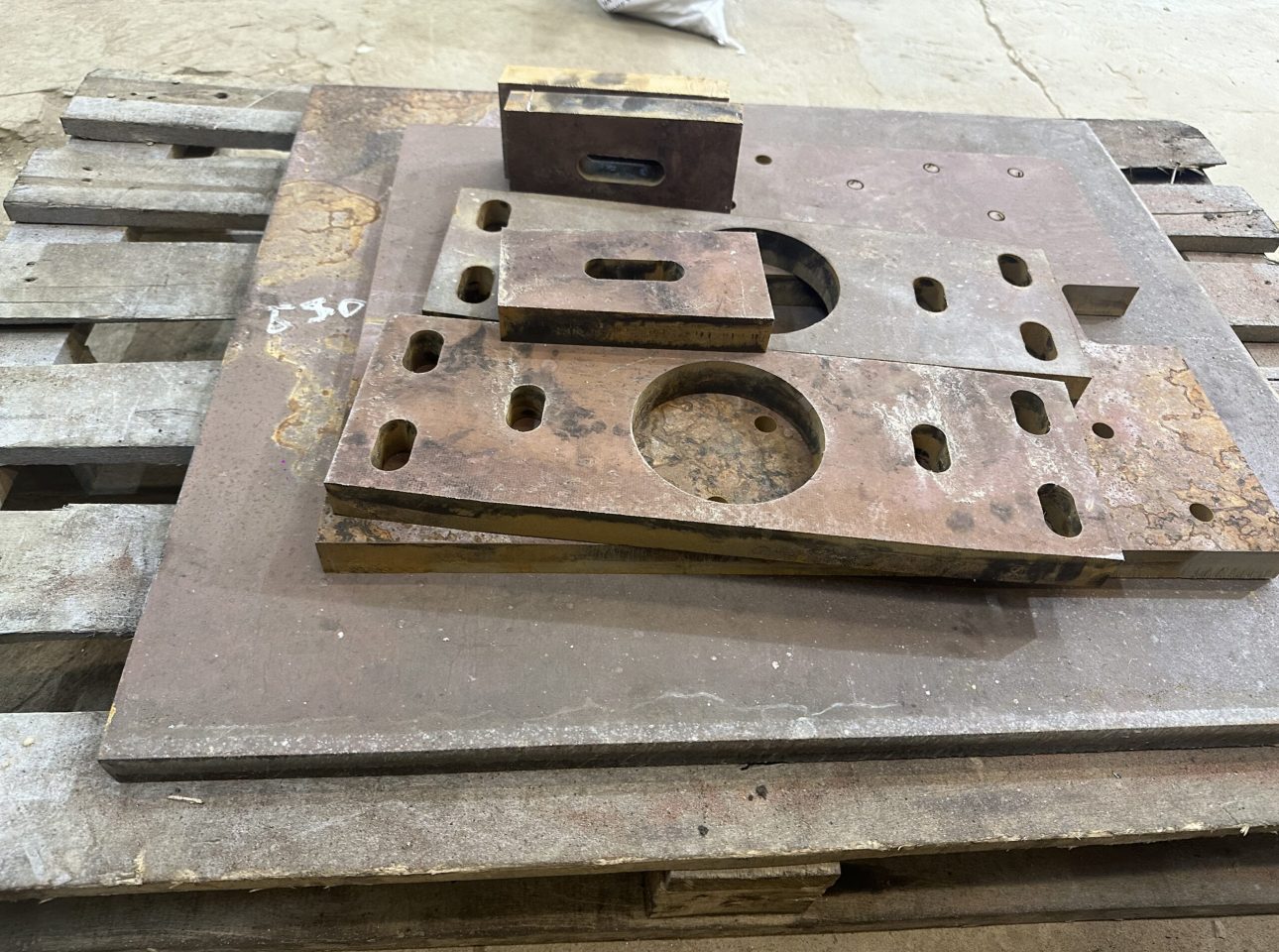

- стали Ст3, 09Г2С, 20, 45, 40Х и аналогичные марки;
- толстолистовые стальные заготовки;
- закаленные и высокопрочные стали после проверки задани
Перед расчетом необходимо указать точную марку стали. Если на материал имеется сертификат, его желательно приложить к техническому заданию.

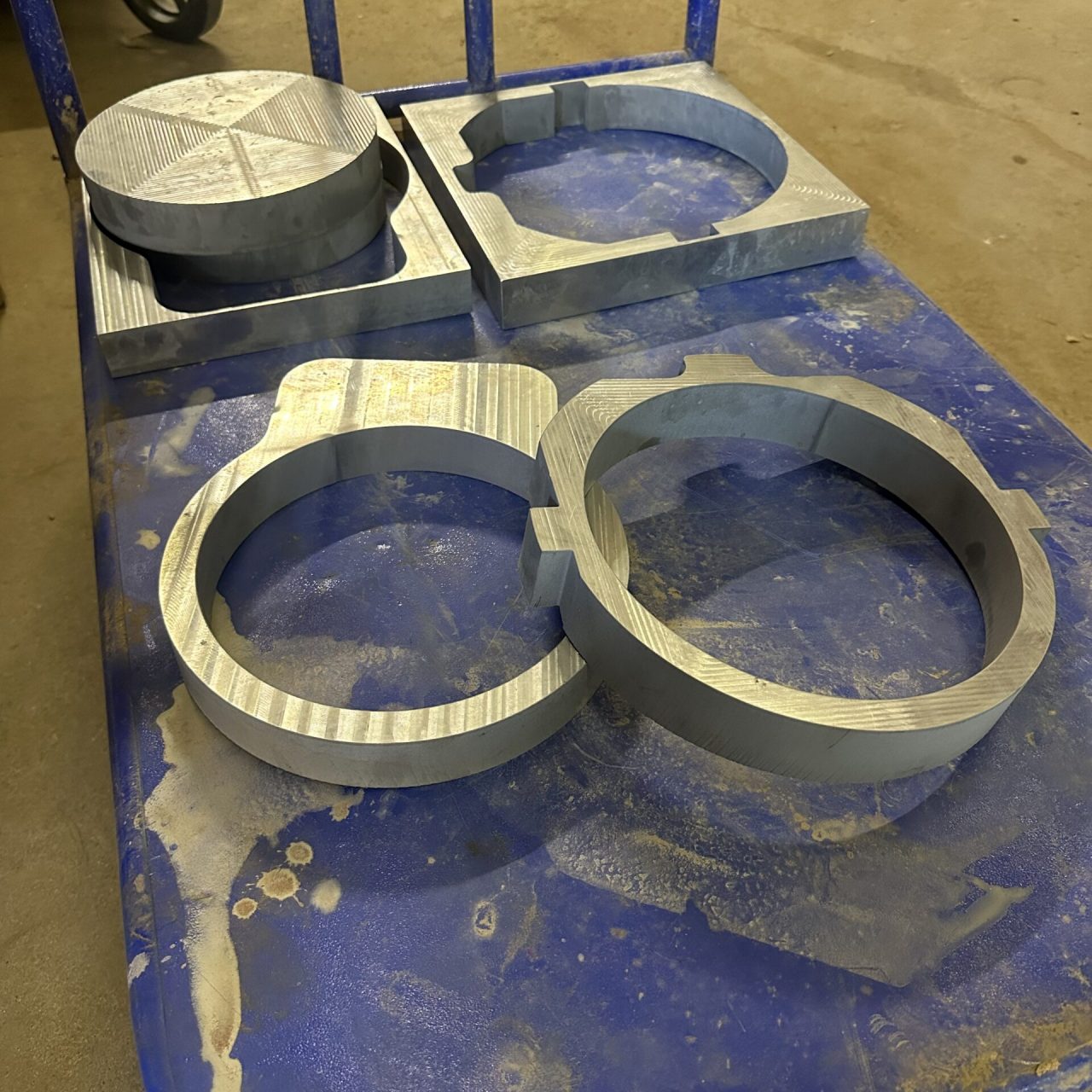

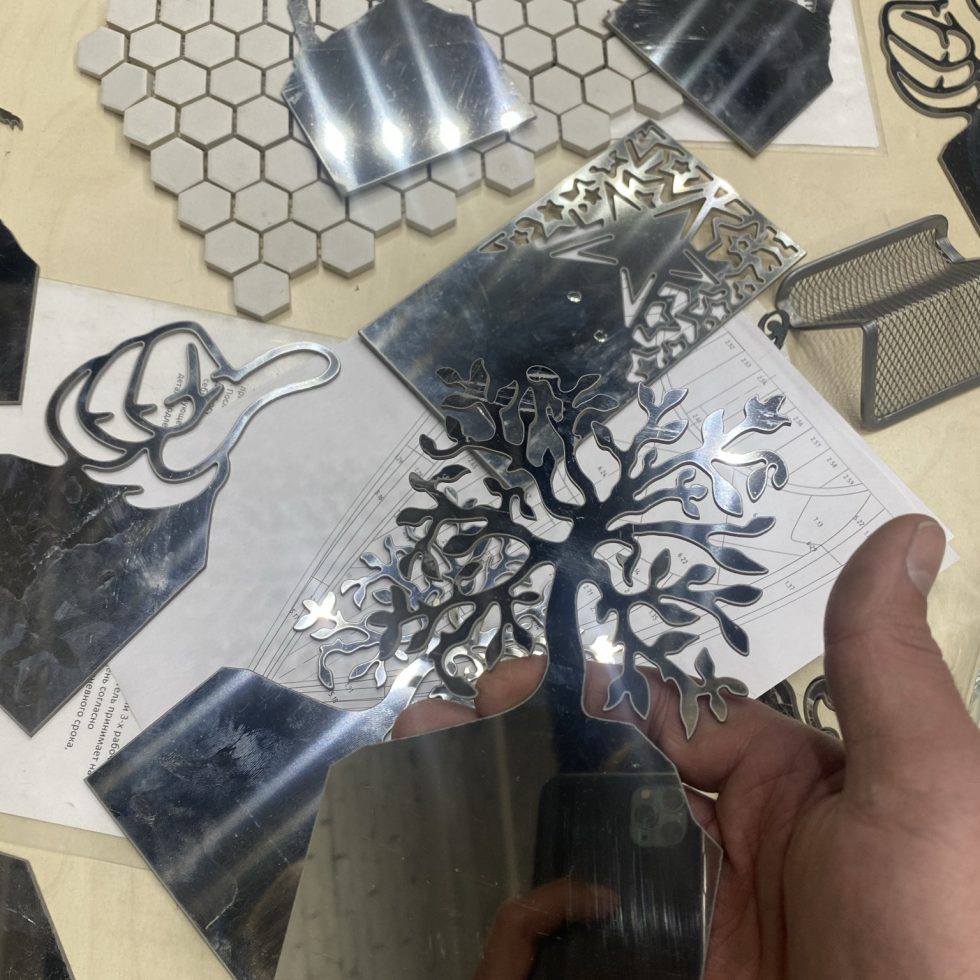

Для нержавеющих сталей предусмотрена отдельная услуга — гидроабразивная резка нержавейки
Резка износостойких сталей рассматривается отдельно: резка Hardox, MAGSTRONG и Quard

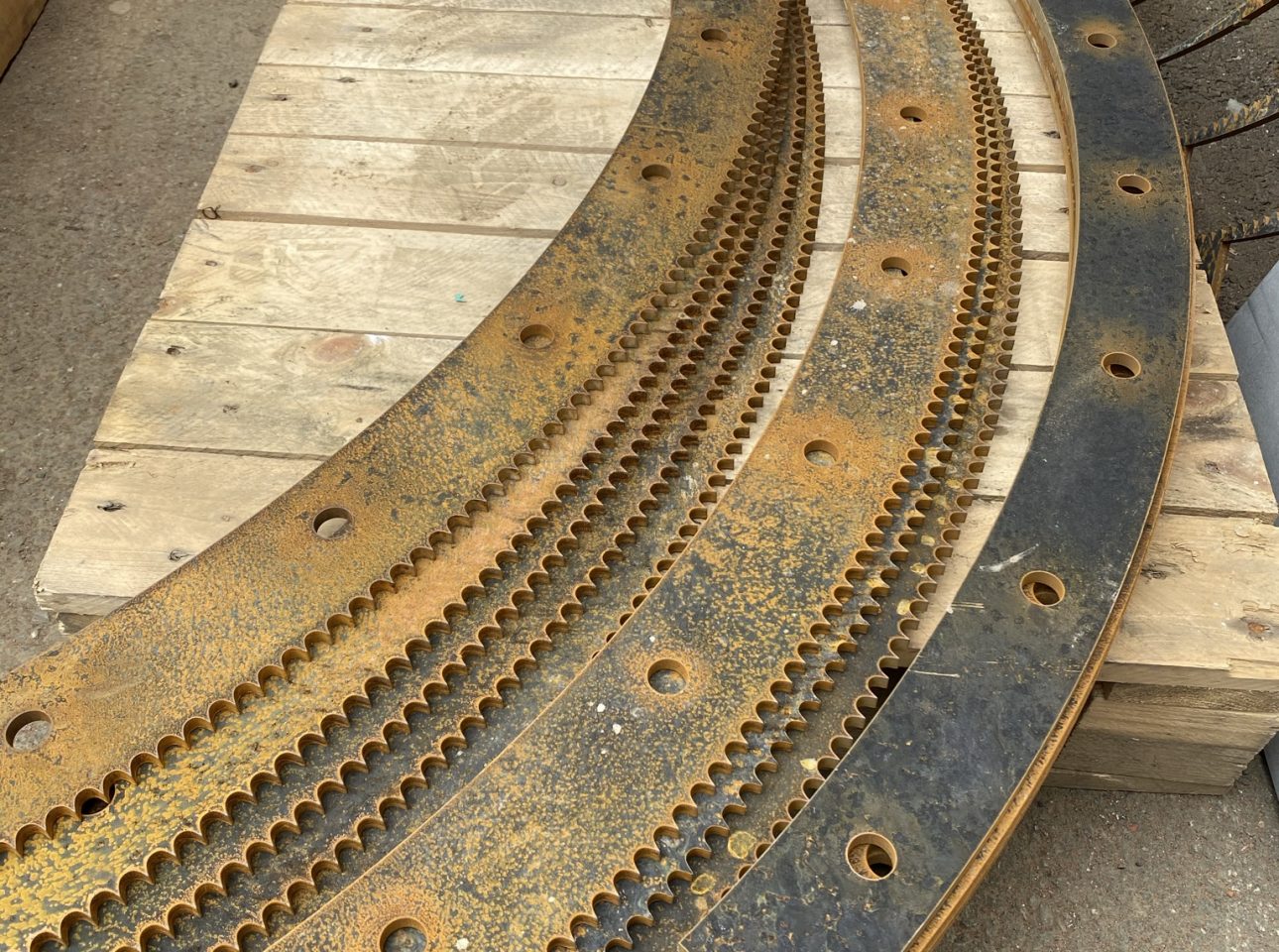

Что изготавливаем из стали
Гидроабразивная резка подходит для изготовления технических деталей, производственных заготовок и элементов металлоконструкций.
Чаще всего заказывают:
- пластины и основания;
- фланцы;
- шайбы и кольца;
- кронштейны;
- косынки и соединительные элементы;
- опорные детали;
- монтажные пластины;
- элементы рам и металлоконструкций;
- корпуса и крышки;
- детали с отверстиями и пазами;

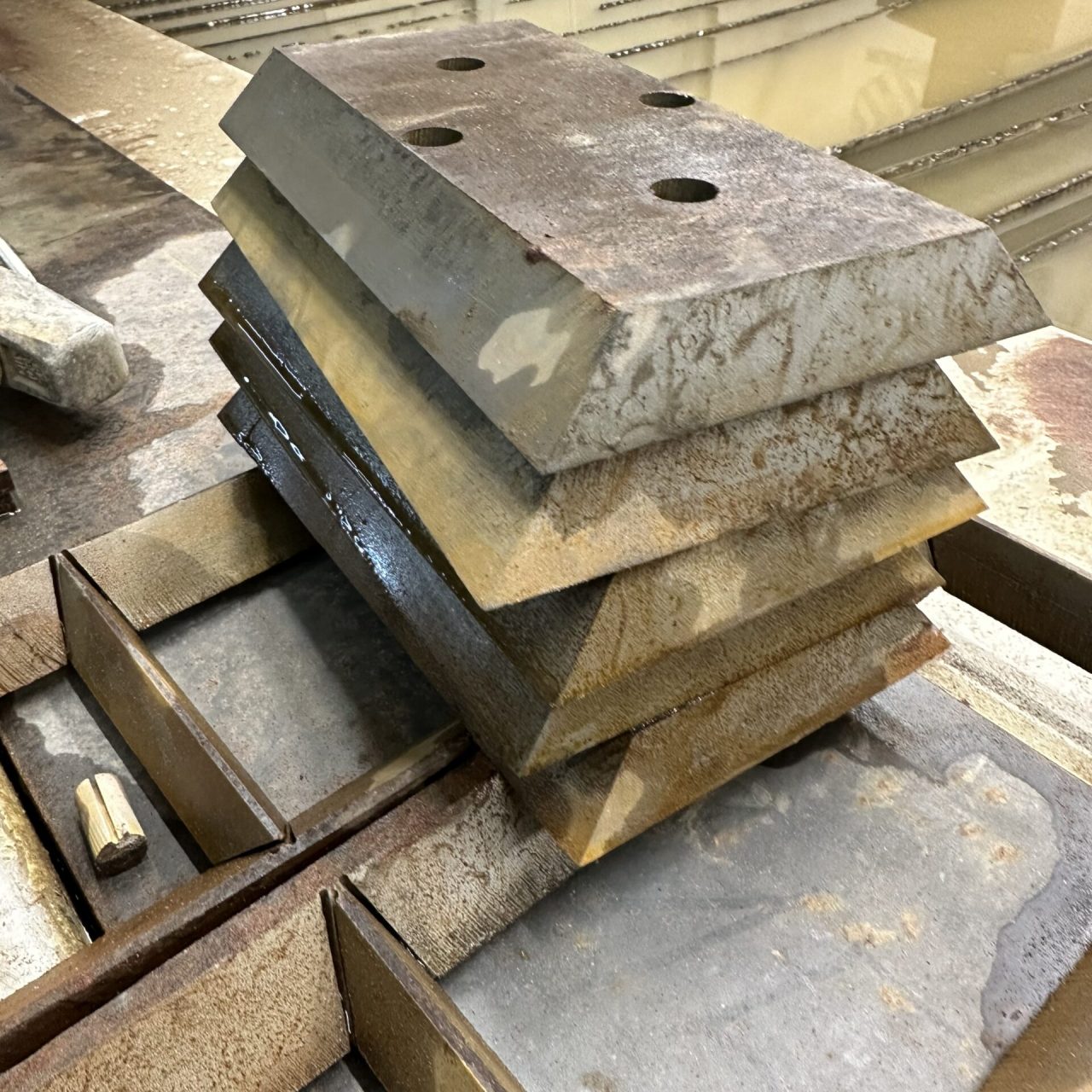

- ножи и режущие элементы;
- заготовки под токарную и фрезерную обработку;
- детали под сварку и сборку;
- нестандартные изделия по чертежу заказчика.
Можно изготовить одну деталь, небольшую партию или серию одинаковых изделий. Возможность выполнения малых отверстий, узких перемычек и небольших радиусов проверяем до запуска заказа.
Преимущества гидроабразивной резки стали
Отсутствие термического воздействия
Резка выполняется струей воды с абразивом без локального нагрева металла. На кромке не образуется зона термического влияния, характерная для плазменной и лазерной обработки.
Это особенно важно для деталей, у которых необходимо сохранить исходные свойства стали и избежать закалки, оплавления или образования окалины по линии реза.

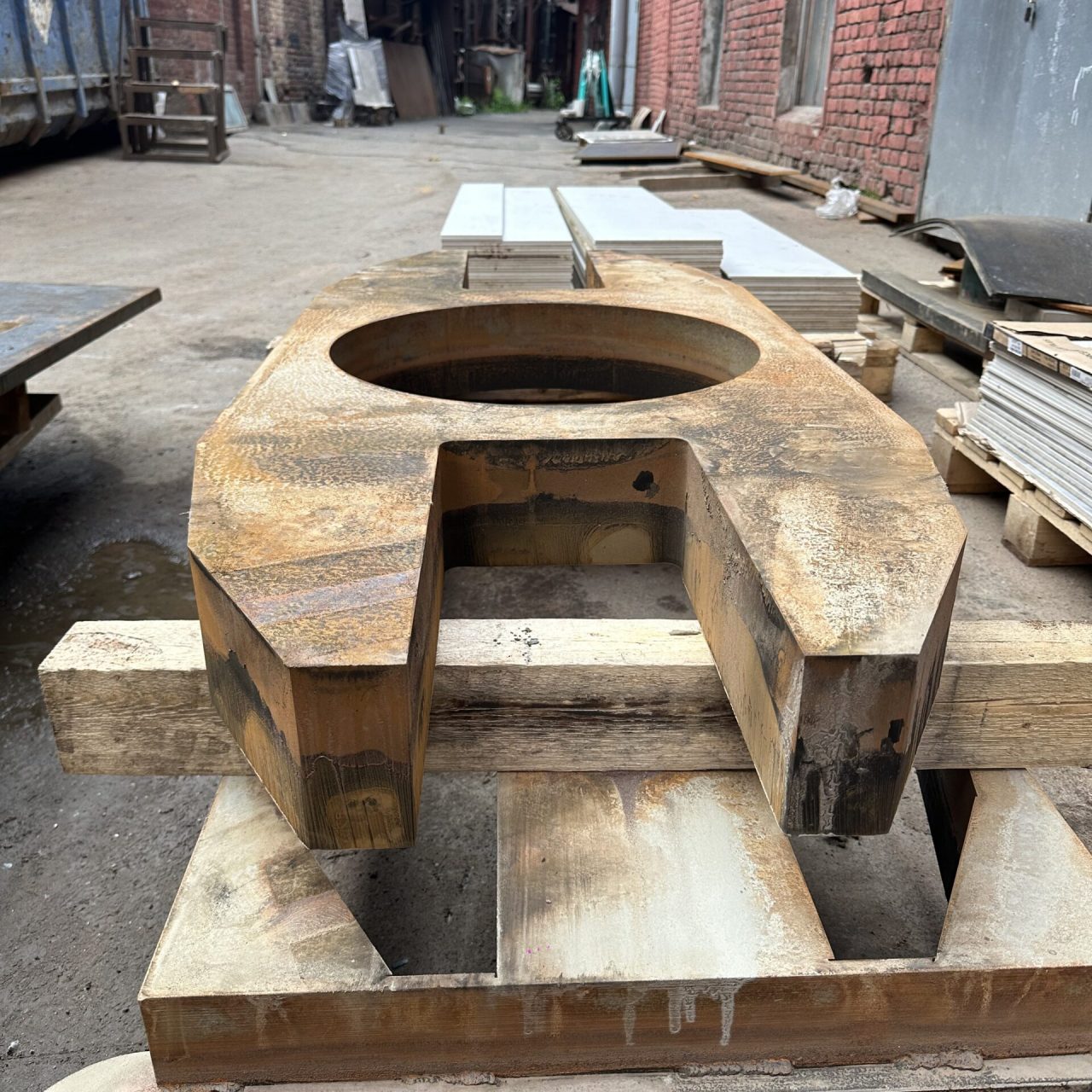

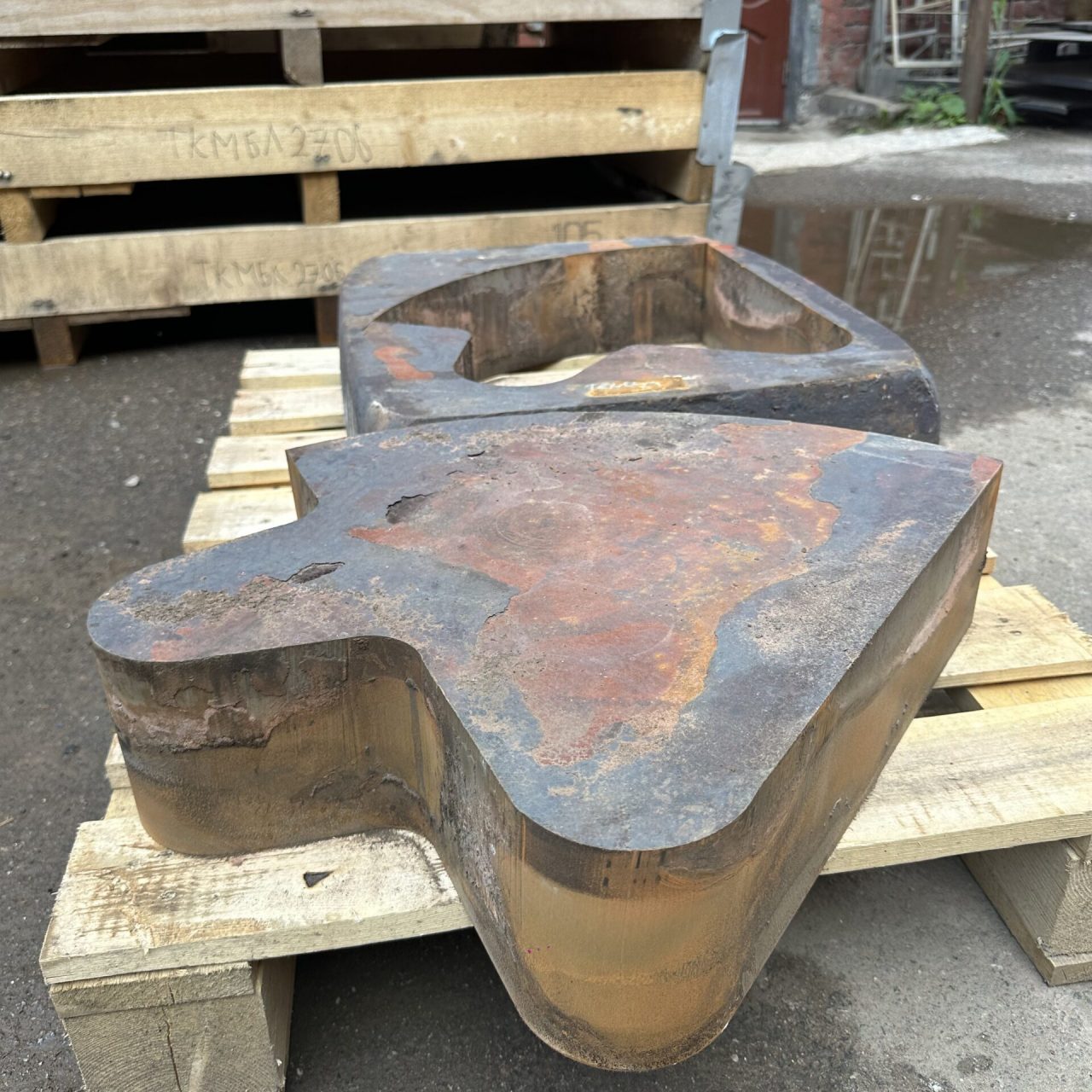

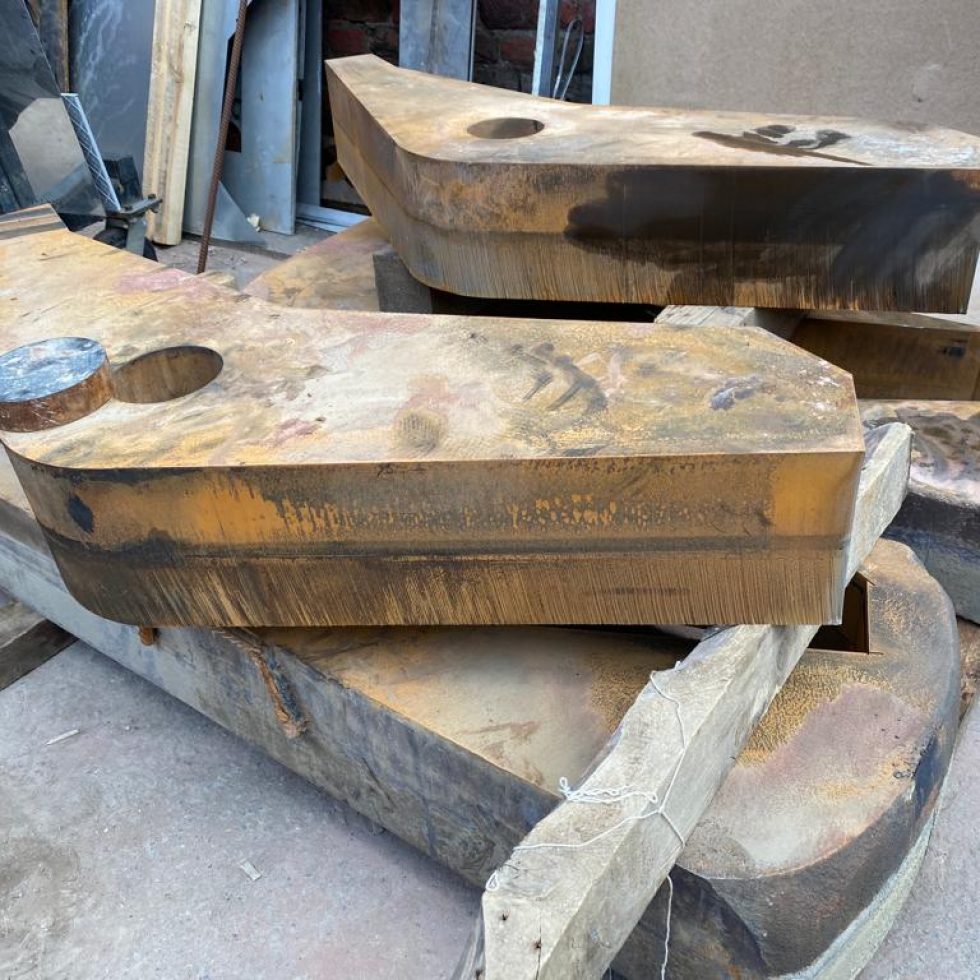

Работа с большой толщиной
На оборудовании можно обрабатывать стальные заготовки толщиной до 200 мм. Фактическая возможность резки зависит от марки стали, размеров детали, требований к точности и качеству кромки.
Подробнее: резка толстого металла до 200 мм
Сложные контуры и повторяемость деталей
Система ЧПУ позволяет выполнять криволинейные элементы, внутренние вырезы, отверстия, пазы и детали нестандартной формы по цифровому файлу.
При серийном производстве один подготовленный файл используется для изготовления всей партии. Это позволяет получать детали с одинаковой геометрией в пределах согласованных допусков.
Экономная раскладка и возможность последующей обработки
Детали можно разместить на листе с учетом формы заготовки и технологических отступов. Раскладка помогает рационально использовать материал и уменьшить количество отходов.
После резки заготовки можно передавать на сварку, токарную, фрезерную, шлифовальную и другую механическую обработку. Если важны посадочные отверстия, жесткие допуски или заданная шероховатость, необходимость дополнительной обработки определяется по чертежу.

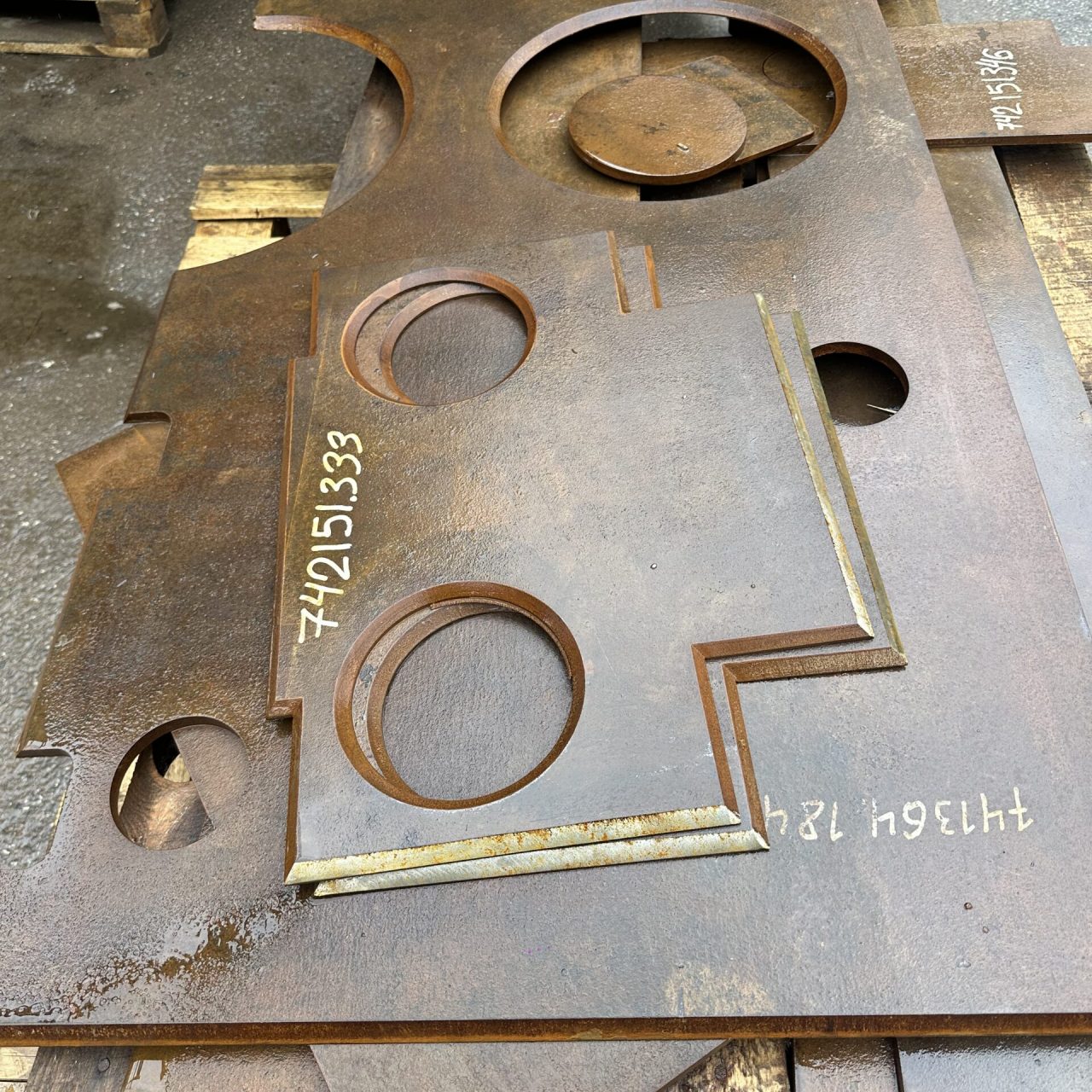

Резка стали под углом
На пятиосевом оборудовании можно выполнять резку стали под углом до 60 градусов.
Такая обработка применяется для изготовления:
- фасок под сварку;
- наклонных кромок;
- скосов;
- клиновидных деталей;
- элементов для стыковки;
- деталей со сложной пространственной геометрией;
- заготовок с компенсацией конусности реза.
Возможность обработки под углом зависит от толщины стали, формы контура, расположения отверстий, требуемого угла и размеров заготовки. Для расчета необходимо предоставить чертеж с обозначением угла и требуемой геометрии кромки.
Подробнее: гидроабразивная резка под углом
Что важно учесть перед резкой стали
Перед расчетом укажите марку и толщину стали, размеры заготовки, количество деталей и требования к результату.
Допуск зависит от толщины материала, геометрии детали и выбранного качества реза. Критичные размеры и посадочные места необходимо обозначить на чертеже. Подробнее: точность гидроабразивной резки металла.
Минимальные размеры отверстий, пазов и перемычек зависят от толщины стали. Возможность выполнения сложных внутренних контуров проверяем по чертежу. Подробнее: гидроабразивная резка отверстий
Перед передачей материала проверьте заготовку на сильные деформации, повреждения и выраженную коррозию.
От чего зависит стоимость резки стали
На стоимость влияют:
- марка стали;
- толщина материала;
- размеры заготовки;
- общая длина реза;
- количество наружных и внутренних контуров;
- количество отверстий и врезок;
- сложность формы;
- наличие малых радиусов и узких перемычек;
- требования к точности;
- требования к качеству кромки;
- резка под углом;
- количество одинаковых деталей;
- раскладка изделий на листе;
- необходимость подготовки или исправления файла;
- срочность выполнения заказа.
Для серийных партий стоимость одной детали может снижаться за счет общей подготовки файла и раскладки.

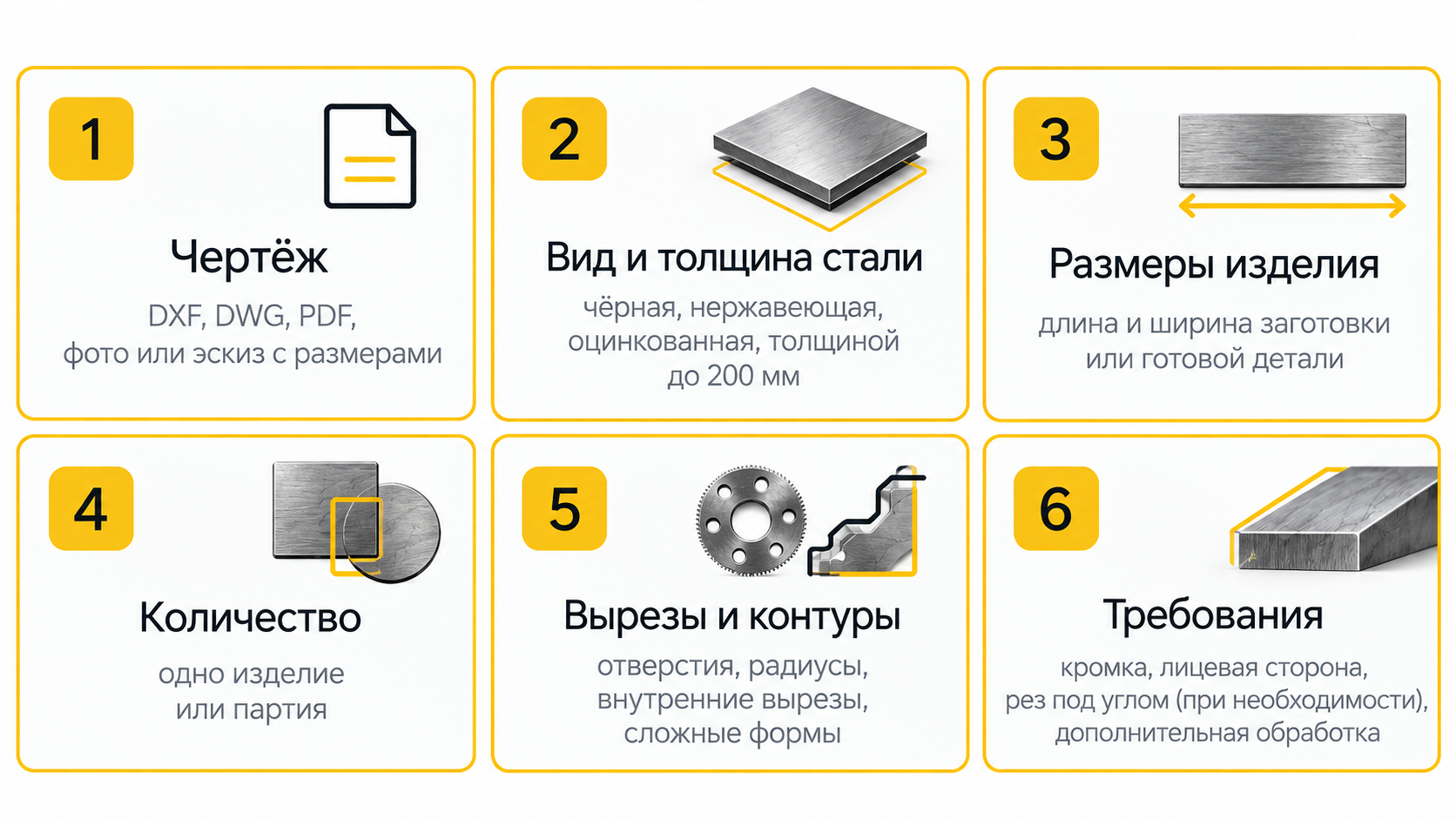

Что нужно для расчета
Для расчета стоимости отправьте:
- DXF, DWG или PDF;
- чертеж, эскиз, фотографию или размеры детали;
- марку стали;
- толщину материала;
- размеры заготовки;
- количество деталей;
- требования к точности;
- требования к качеству кромки;
- обозначение критичных размеров;
- информацию о необходимости резки под углом;
- желаемый срок выполнения заказа.
Предпочтительный формат для деталей со сложным контуром — DXF или DWG. В файле желательно оставить только замкнутые контуры в масштабе 1:1, без дублирующихся линий, размеров и лишних элементов.
Если готового файла нет, отправьте чертеж, эскиз, фотографию или основные размеры. Мы проверим исходные данные и сообщим, достаточно ли их для расчета и подготовки задания.

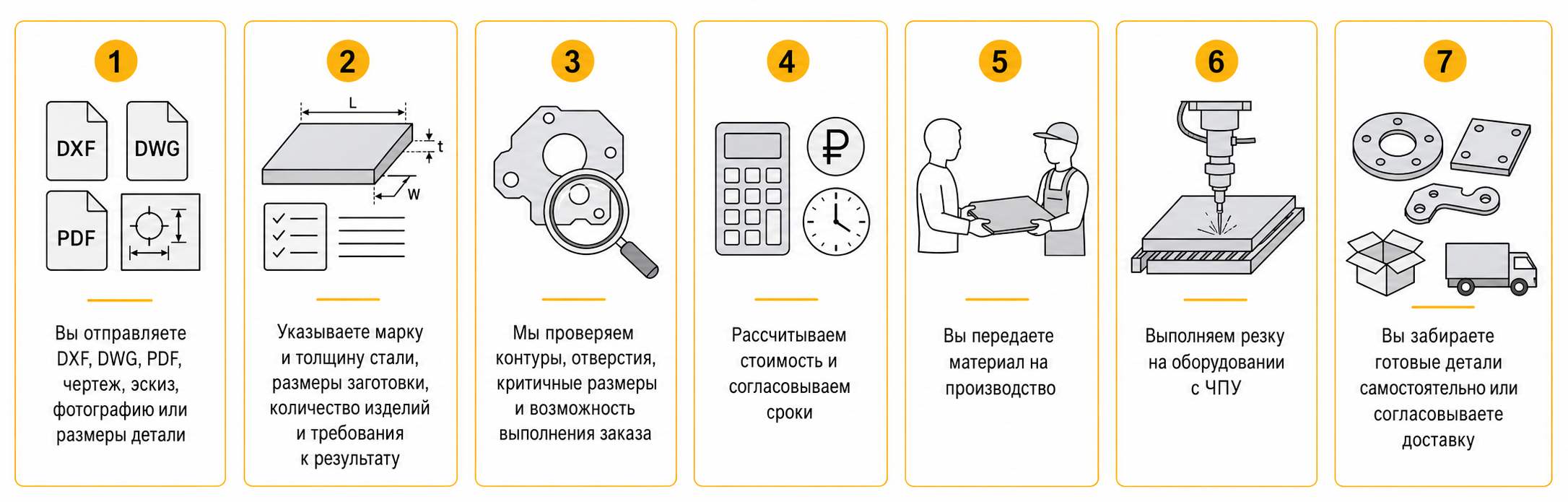

Как проходит заказ
- Вы отправляете DXF, DWG, PDF, чертеж, эскиз, фотографию или размеры детали.
- Указываете марку и толщину стали, размеры заготовки, количество изделий и требования к результату.
- Мы проверяем контуры, отверстия, критичные размеры и возможность выполнения заказа.
- Рассчитываем стоимость и согласовываем сроки.
- Вы передаете материал на производство.
- Выполняем резку на оборудовании с ЧПУ.
- Вы забираете готовые детали самостоятельно или согласовываете доставку.
Часто задаваемые вопросы
Какую максимальную толщину стали можно разрезать?
Оборудование позволяет выполнять резку стали толщиной до 200 мм. Возможность обработки конкретной заготовки определяется по марке материала, размерам детали и требованиям к кромке.
Какая точность гидроабразивной резки?
Точность может составлять до 0,1 мм. Фактический допуск зависит от толщины стали, геометрии детали, качества реза и технических требований.
Можно ли вырезать отверстия в толстой стали?
Да, но минимальный диаметр отверстия зависит от толщины материала. Малые отверстия, узкие пазы и тонкие перемычки необходимо заранее проверить по чертежу.
Выполняете ли вы резку под углом?
Да. На пятиосевом оборудовании можно выполнять фаски, скосы и наклонные кромки под углом до 60 градусов.
Можно ли заказать одну деталь?
Да, принимаем единичные детали и серийные партии.
Что делать, если нет DXF или DWG?
Можно отправить PDF, чертеж, эскиз, фотографию или размеры детали. После проверки сообщим, достаточно ли данных для расчета и подготовки файла.
Нужна деталь из стали по чертежу?
Пришлите файл или описание задачи. Мы проверим геометрию детали, отверстия, критичные размеры и возможность изготовления, после чего рассчитаем стоимость и срок выполнения заказа.
Режем сталь толщиной до 200 мм, выполняем прямые и фигурные контуры, отверстия, пазы и резку под углом. Работаем с материалом заказчика на собственном производстве в Санкт-Петербурге.
