Особенности технологии гидроабразивной резки
Гидроабразивная резка — это технология обработки материалов направленной струёй воды, подаваемой под высоким давлением. При работе с металлом, камнем, керамикой и другими твёрдыми материалами в поток воды добавляется мелкозернистый абразив. Он усиливает воздействие струи и позволяет постепенно разрушать материал по заданной линии.
Главная особенность метода заключается в отсутствии сильного нагрева заготовки. В отличие от лазерной и плазменной резки, материал не расплавляется, а разделяется за счёт механического воздействия воды и абразивных частиц.
Технология применяется при изготовлении технических деталей, строительных элементов, интерьерного декора, заготовок для оборудования и изделий со сложной геометрией.

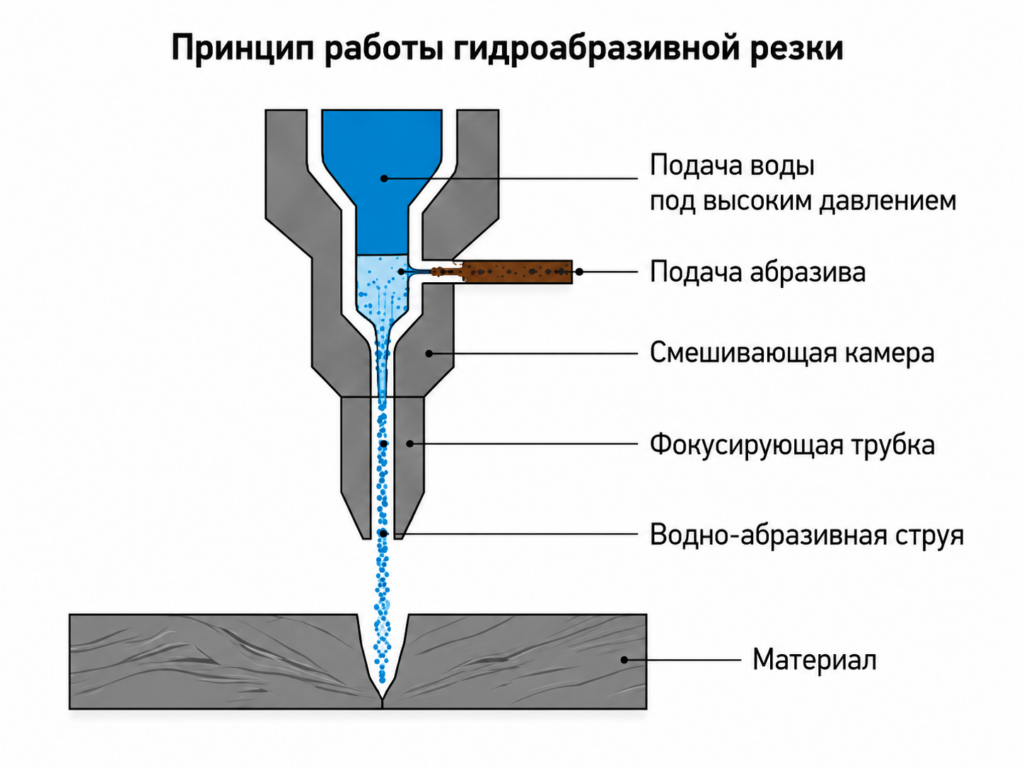

Как работает гидроабразивная резка
Вода проходит через отверстие малого диаметра и формирует тонкую струю с высокой скоростью движения. Затем в специальной смесительной камере к ней добавляется абразивный материал.

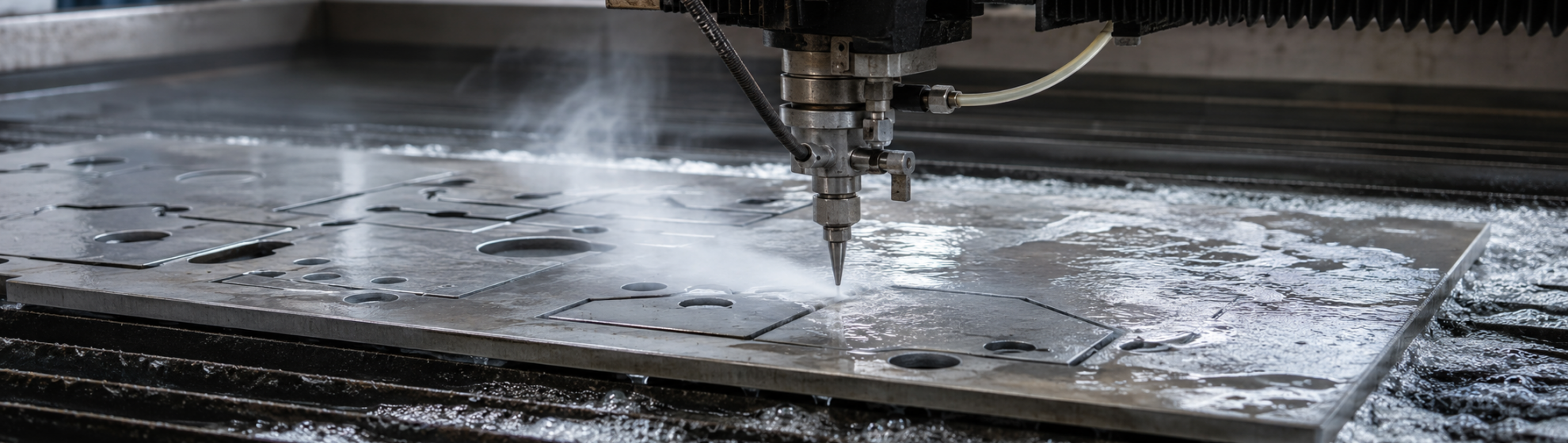

Получившаяся водно-абразивная струя направляется на поверхность заготовки и разрушает её по линии движения режущей головки. Перемещение головки управляется системой ЧПУ, поэтому обработка выполняется по заранее подготовленной программе.
Таким способом можно получать прямые линии, наружные контуры, внутренние вырезы, отверстия, пазы, орнаменты и повторяющиеся элементы.
Для некоторых мягких материалов добавление абразива не требуется. Резину, уплотнительные материалы и отдельные виды полимеров можно обрабатывать только струёй воды.
Чем гидроабразивная резка отличается от лазерной и плазменной
Лазерная и плазменная резка основаны на локальном нагреве и расплавлении материала. При гидроабразивной обработке высокая температура не используется.
Благодаря этому возле линии реза не образуется выраженная зона термического влияния. На кромке отсутствуют следы сильного оплавления и окалины, а структура металла не изменяется под воздействием высокой температуры.
Это особенно важно при обработке материалов, чувствительных к нагреву, а также при изготовлении деталей, которые в дальнейшем будут свариваться, сгибаться или подвергаться механической обработке.
При этом гидроабразивная резка не является универсальной заменой другим технологиям. Лазер может быть выгоднее для быстрого изготовления тонких деталей, а плазма — для черновой обработки металла. Выбор способа зависит от толщины материала, требований к кромке, точности и стоимости изготовления.
Подробнее о возможных допусках рассказывается в статье о точности гидроабразивной резки металла.
Какие материалы можно обрабатывать
Одно из преимуществ гидроабразивной технологии — возможность работать с материалами, которые отличаются по плотности, составу и структуре.
Метод применяется для обработки:
- углеродистой и нержавеющей стали;
- алюминия;
- меди и латуни;
- титана;
- износостойких металлических сплавов;
- керамогранита и керамической плитки;
- натурального и искусственного камня;
- незакалённого стекла;
- текстолита;
- некоторых пластиков и композитов;
- резины и уплотнительных материалов.
Гидроабразивная резка не зависит от электропроводности и отражающей способности материала, поэтому подходит для обработки стали и цветных металлов.
Например, при гидроабразивной резке алюминия кромка не оплавляется, а риск температурной деформации заготовки уменьшается. При обработке меди и латуни можно получать технические и декоративные элементы со сложным контуром.
Отдельно технология применяется для резки керамогранита и плитки. С её помощью выполняют отверстия под коммуникации, вырезы под сантехнику, элементы душевых зон, детали панно, мозаики и орнаменты.
Возможность обработки конкретной заготовки зависит не только от названия материала. Необходимо учитывать его толщину, состояние, наличие внутренних напряжений, трещин, пустот, покрытий и неоднородных участков.
Основные преимущества технологии
Гидроабразивная резка получила широкое распространение благодаря сочетанию нескольких особенностей.
- Обработка без сильного нагрева. Материал не подвергается интенсивному термическому воздействию. Это помогает сохранить его исходные свойства возле линии реза и избежать выраженного оплавления кромки.
- Возможность изготовления сложных контуров. Оборудование с ЧПУ позволяет выполнять детали по цифровым чертежам. Можно вырезать фигурные элементы, внутренние отверстия, прорези и повторяющиеся изделия.
- Работа с материалами разной толщины. Технология подходит как для тонких листовых материалов, так и для массивных заготовок. Однако с увеличением толщины меняются скорость обработки, качество поверхности и возможная точность.
- Небольшая ширина реза. Тонкая режущая струя позволяет размещать детали на листе достаточно плотно. Это помогает рациональнее использовать материал, особенно при изготовлении серийных изделий.
- Отсутствие механического инструмента. Между режущей головкой и заготовкой нет непосредственного контакта. Поэтому отсутствуют усилия, характерные для пиления, фрезерования или сверления.
- Фигурная и пятиосевая резка. Стандартная гидроабразивная головка формирует преимущественно прямой торец. На пятиосевом оборудовании режущая головка может наклоняться относительно поверхности материала. Это позволяет выполнять:
- фаски;
- скосы;
- наклонные кромки;
- подготовку торца под сварку;
- детали со сложной пространственной геометрией;
- компенсацию отклонения струи.
При гидроабразивной резке под углом необходимо учитывать толщину заготовки, направление наклона, расположение внутренних элементов и доступ режущей головки к контуру.
От чего зависит точность и качество кромки
Результат гидроабразивной резки зависит от выбранного режима обработки. Для одной и той же детали можно использовать более быструю резку или снизить скорость, чтобы получить более аккуратную поверхность.
На качество влияют:
- материал и его структура;
- толщина заготовки;
- скорость движения режущей головки;
- сложность контура;
- размеры отверстий;
- количество проколов;
- состояние поверхности;
- требования к точности;
- качество исходного чертежа.
При резке толстых материалов струя может немного отклоняться от вертикального направления. Поэтому верхняя и нижняя части кромки могут незначительно отличаться.
Для уменьшения отклонения применяют корректировку скорости и пятиосевую режущую головку. Однако гидроабразивная резка не всегда заменяет окончательную механическую обработку.
Если для детали требуется посадочное отверстие с жёстким допуском, определённая шероховатость или идеально гладкая декоративная кромка, после резки могут понадобиться фрезерование, шлифование или расточка.
Ограничения гидроабразивной резки
Несмотря на универсальность, технология имеет ряд ограничений.
- Особого внимания требуют хрупкие материалы, заготовки с трещинами и многослойные композиты. Под воздействием воды плохо соединённые слои могут локально расслаиваться.
- Природный камень может содержать поры, прожилки и скрытые микротрещины. Эти особенности иногда становятся причиной сколов или разрушения отдельных участков.
- Закалённое стекло после термической обработки гидроабразивом не режут. При нарушении поверхности внутренние напряжения приводят к разрушению всей заготовки. Отверстия и фигурные контуры необходимо выполнять до закаливания стекла.
- Также ограничения могут возникнуть при изготовлении очень маленьких отверстий, тонких перемычек и острых внутренних углов. Минимальный размер элементов зависит от толщины материала и диаметра режущей струи.
Для дорогих, нестандартных или неоднородных материалов перед основной обработкой может потребоваться пробный рез.
Заключение
Гидроабразивная резка — это универсальный способ обработки металла, камня, керамики, стекла, пластика и других материалов.
К основным особенностям технологии относятся отсутствие выраженного термического воздействия, возможность изготовления сложных контуров и работа с заготовками различной толщины.
При этом результат зависит от свойств материала, его состояния, геометрии детали и выбранного режима обработки. Поэтому перед резкой важно оценивать не только чертёж, но и особенности конкретной заготовки.
